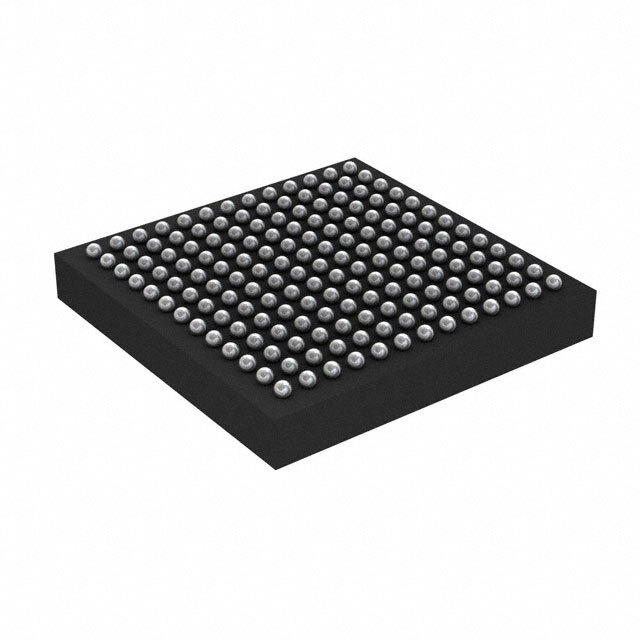

TM4C123GH6ZXRI7

TM4C123GH6ZXRI7 от Texas Instruments

Общее описание: Микроконтроллер TM4C123GH6ZXRI7 от Texas Instruments является частью серии Tiva™ C и базируется на ядре ARM® Cortex®-M4F. Этот высокопроизводительный 32-битный микроконтроллер предназначен для широкого спектра встроенных приложений, требующих функциональности и гибкости.

Преимущества:

• Высокая производительность благодаря ядру ARM® Cortex®-M4F с тактовой частотой до 80 МГц.
• Большой объем встроенной флэш-памяти (256 КБ), что позволяет хранить сложные программы и данные.
• Широкий выбор периферийных интерфейсов, включая CAN, I2C, SPI, UART, USB OTG и многие другие.
• Наличие встроенной памяти EEPROM и оперативной памяти объемом 32 КБ.
• Возможность аппаратного ускорения числовых вычислений благодаря наличию блока операций с плавающей запятой (Floating Point Unit).

Недостатки:

• Некоторые проекты могут потребовать дополнительного охлаждения или тщательной эргономики теплового дизайна из-за высокой производительности микроконтроллера.
• Смещение фокуса на высокую производительность и множество функций может привести к повышенному энергопотреблению, что не всегда подходит для энергоэффективных приложений.

Типовое использование:

• Системы управления в автомобилях.
• Промышленные системы автоматизации.
• Устройства медицинской электроники.
• Потребительская электроника, включая умные устройства и бытовую технику.
• Системы управления и контроля в энергетике.

Рекомендации по применению:

• Следите за правильной разводкой PCB для минимизации электромагнитных помех.
• Обеспечьте надлежащее питание и заземление для минимизации шумов и сбоев.
• Используйте функции энергосбережения в программном обеспечении, чтобы уменьшить общее энергопотребление.
• Обратите внимание на температурный режим эксплуатируемого устройства, так как микроконтроллер рассчитан на работу в диапазоне -40°C до +85°C.

Основные технические характеристики:

• Ядро процессора: ARM® Cortex®-M4F.
• Размер ядра: 32-бит.
• Тактовая частота: До 80 МГц.
• Размер флэш-памяти: 256 КБ.
• Тип флэш-памяти: Встроенная.
• Размер EEPROM: 2 КБ.
• Размер ОЗУ: 32 КБ.
• Напряжение питания (Vcc/Vdd): 1.08В ~ 3.63В.
• Конвертеры данных: Аналого-цифровой (12-бит, 24 канала).
• Интерфейсы: CAN, I2C, IrDA, Microwire, QEI, SPI, UART/USART, USB OTG.
• Периферийные устройства: Brown-out Detect/Reset, DMA, Motion PWM, POR, WDT.
• Количество входов/выходов: 120.
• Рабочая температура: -40°C ~ 85°C.
• Тип монтажа: Поверхностный монтаж (SMD).
• Корпус: 168-NFBGA (7x7 мм).

Возможные аналоги:

• TM4C1294NCPDT от Texas Instruments.
• STM32F407VGT6 от STMicroelectronics.
• MK64FN1M0VLL12 от NXP.

Этот микроконтроллер идеально подходит для разработчиков, требующих высокую производительность и богатый набор периферийных устройств для их встроенных систем.
