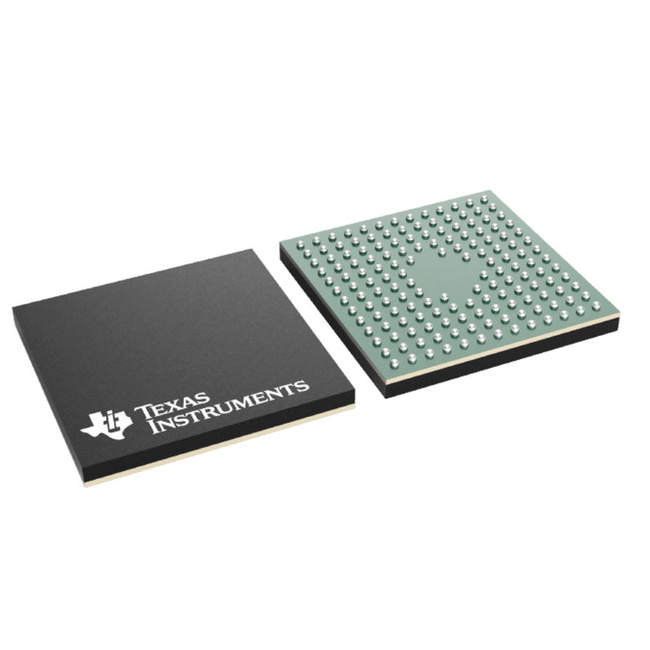

Описание микроконтроллера TM4C123GH6NMRT7 от Texas Instruments

Общее описание

TM4C123GH6NMRT7 – это мощный и высокопроизводительный микроконтроллер производства Texas Instruments. Он оснащен 32-битным процессором ARM Cortex-M4F, работающим на частоте 80 МГц, и имеет встроенную память типа Flash объемом 256 КБ. Этот микроконтроллер идеально подходит для применения в разнообразных встраиваемых системах, благодаря своей высокой вычислительной мощности, широкому набору периферийных устройств и высокой энергоэффективности.

Преимущества

• Высокая производительность: ARM Cortex-M4F с тактовой частотой 80 МГц обеспечивает высокую вычислительную мощность.
• Широкий набор периферийных устройств: включает CANbus, I2C, UART, SPI, USB OTG и другие интерфейсы.
• Гибкость и масштабируемость: 120 линий ввода-вывода и программируемая память 256 КБ.
• Низкое энергопотребление: предназначен для энергоэффективных приложений.
• Расширенный температурный диапазон: подходит для использования в неблагоприятных условиях эксплуатации (-40°C до 85°C).

Недостатки

• Сложность: Высокая вычислительная мощность и обширный набор функций могут быть избыточны для простых приложений.
• Стоимость: Возможно, стоит дороже по сравнению с более простыми микроконтроллерами.

Типовое использование

• Управление системами автоматизации и управления
• Промышленная автоматика и управление процессами
• Медицинские устройства
• Портативные устройства
• Системы сбора данных и мониторинга

Рекомендации по применению

• Разработка в реальном времени: Используйте для приложений, требующих быстрых и точных вычислений.
• Периферийное взаимодействие: Подключайте к устройствам через CANbus, I2C, SPI, UART и USB.
• Энергоэффективные системы: Микроконтроллер подходит для применения в устройствах с ограниченным энергопотреблением.

Технические характеристики

• Ядро процессора: ARM® Cortex®-M4F
• Разрядность: 32-бит
• Частота работы: 80 МГц
• Память:
  • Программная память: 256 КБ FLASH
  • EEPROM: 2 КБ
  • Оперативная память: 32 КБ SRAM
• Питание: 3.15 В до 3.63 В
• Количество каналов ввода-вывода: 120
• Аналого-цифровые преобразователи: 24 канала, 12-бит SAR
• Рабочая температура: -40°C ~ 85°C
• Тип упаковки: Surface Mount (поверхностный монтаж)
• Корпус: 157-NFBGA (9x9)

Возможные аналоги

• TM4C123GH6PM: Похожий микроконтроллер с меньшим корпусом и немного облегченной функциональностью.
• STM32F4 от STMicroelectronics: Микроконтроллеры с аналогичной архитектурой ARM® Cortex®-M4.
• ATSAME70 от Microchip: Вариант с ARM® Cortex®-M7 ядром для еще большей производительности.

Этот микроконтроллер идеально подходит для использования в сложных и высокопроизводительных устройствах. Благодаря мощному процессору и обширному набору периферийных устройств, TM4C123GH6NMRT7 предлагает высокую производительность и широкий функционал для создания инновационных и эффективных решений.
