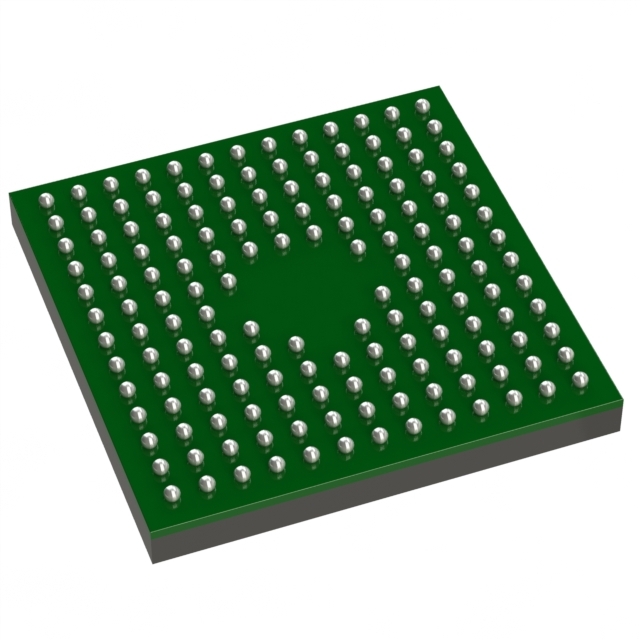

TM4C123BH6NMRI

TM4C123BH6NMRI от Texas Instruments

Общее описание

Микроконтроллер TM4C123BH6NMRI от компании Texas Instruments представляет собой мощное и гибкое решение на основе ядра ARM® Cortex®-M4F. Он специально разработан для широкого спектра встраиваемых приложений, требующих высокопроизводительной обработки и расширенных возможностей периферии.

Преимущества

• Мощное ядро ARM Cortex-M4F: Обеспечивает высокую производительность и энергоэффективность.
• Большой объем флэш-памяти: 256 KB флэш-памяти для хранения программ и данных.
• Широкий диапазон периферии: Включает такие интерфейсы, как CANbus, I2C, SPI, UART, USB OTG.
• Универсальность: Подходит для различных задач, начиная от управления моторами до сложных коммуникационных приложений.

Недостатки

• Сложность в освоении: Для начинающих может потребоваться время на изучение всех возможностей и настроек микроконтроллера.
• Требования к дизайну печатной платы: Необходимы аккуратные подходы к проектированию для эффективного использования всех возможностей расположенной периферии.

Типовое использование

• Промышленные контроллеры: Управление промышленными процессами и автоматизация.
• Медицинские устройства: Анализ данных, контроль и управление медицинскими приборами.
• Электронные игрушки и бытовая электроника: Контроль моторов, сенсоров и других периферийных устройств.
• Автомобильная электроника: Реализация бортовых систем управления и коммуникаций.

Рекомендации по применению

• Оптимизация кода: Используйте преимущества FPU (Floating Point Unit) для эффективной обработки чисел с плавающей запятой.
• Эффективное управление энергопотреблением: Применяйте различные режимы сна для уменьшения энергопотребления.
• Использование встроенных периферийных модулей: Упрощение схемы и снижение затрат за счет минимизации внешних компонентов.

Основные технические характеристики

• Процессорное ядро: ARM® Cortex®-M4F
• Частота процессора: 80 MHz
• Объем флэш-памяти: 256 KB (256 x 8)
• Объем RAM: 32 KB (32 x 8)
• EEPROM: 2 KB
• Периферийные интерфейсы: CANbus, I2C, SPI, UART, USB OTG и другие.
• Напряжение питания: 3.15V ~ 3.63V
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 157-NFBGA (9x9)
• Конфигурация контактов: 157 выводов, монтаж на поверхность

Возможные аналоги

• TM4C123GH6PM: Аналогичная модель с теми же основными характеристиками, но в другом корпусе.
• STM32F407VG: Микроконтроллер семейства STM32 от STMicroelectronics на базе ARM Cortex-M4.
• ATSAM4S16B: Микроконтроллер компании Microchip с похожим набором функций и производительностью.

Использование TM4C123BH6NMRI даст возможность создать качественные и надежные встраиваемые решения с широким диапазоном функциональных возможностей.
