TLV70028EVM-463

TLV70028EVM-463 от Texas Instruments

Общее описание

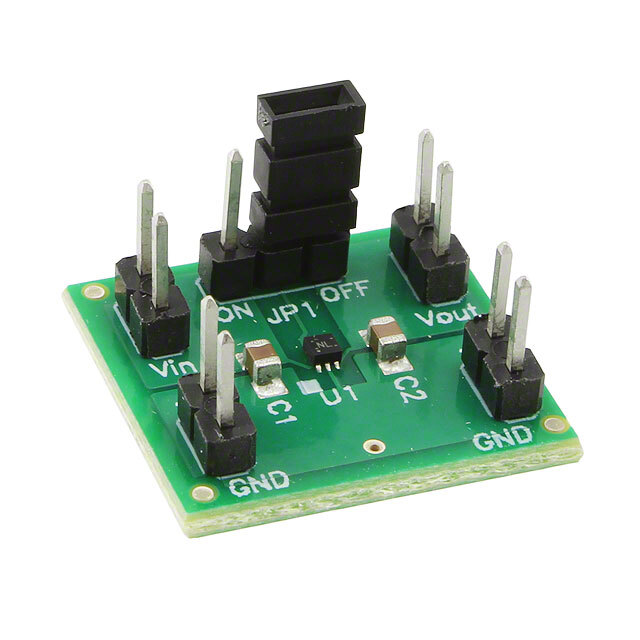

TLV70028EVM-463 — это отладочная плата, предназначенная для демонстрации и оценки характеристик линейного стабилизатора напряжения TLV70028 от Texas Instruments. Этот стабилизатор обеспечивает фиксированное выходное напряжение 2,8 В и способен выдавать ток до 200 мА. Плата полностью укомплектована и готова к использованию, что упрощает процесс тестирования и интеграции в проект.

Преимущества

• Низкое падение напряжения: Обеспечивает стабильное выходное напряжение при низком уровне падения напряжения.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 2 В до 5,5 В.
• Низкое энергопотребление: Высокая эффективность и экономия энергии.
• Компактные размеры: Идеально подходит для устройств с ограниченным пространством.

Недостатки

• Ограниченный ток: Максимальный ток 200 мА может быть недостаточен для некоторых приложений.

Типовое использование

• Портативные устройства: Идеален для мобильных телефонов, портативных медиаплееров и других небольших портативных устройств.
• Прецизионные аналоговые и цифровые схемы: Используется в схемах, требующих стабильного питания с низким уровнем шума.
• Системы с батарейным питанием: Эффективное управление питанием для продления срока службы батареи.

Рекомендации по применению

• Подключение и проверка: Убедитесь, что входное напряжение находится в пределах от 2 В до 5,5 В.
• Термическое управление: При использовании на максимальной мощности, обеспечьте достаточное охлаждение.
• Фильтрация питания: Для улучшения стабильности используйте конденсаторы для фильтрации на входе и выходе.

Основные технические характеристики

• Выходное напряжение: 2,8 В
• Выходной ток: До 200 мА
• Входное напряжение: От 2 В до 5,5 В
• Тип стабилизатора: Положительное фиксированное напряжение
• Тип платы: Полностью укомплектованная
• Рабочая температура: От -40 °C до +125 °C

Возможные аналоги

• TLV70030: Стабилизатор с выходным напряжением 3,0 В.
• TLV70228: Альтернативный стабилизатор с аналогичными характеристиками.
• LP2985: Линейный стабилизатор от Texas Instruments с аналогичными параметрами.

TLV70028EVM-463 — это удобный инструмент для инженеров, который позволяет быстро и эффективно оценить работоспособность линейного стабилизатора TLV70028 в самых различных приложениях.
