TLV62569PEVM-860

TLV62569PEVM-860 от Texas Instruments

Общее описание

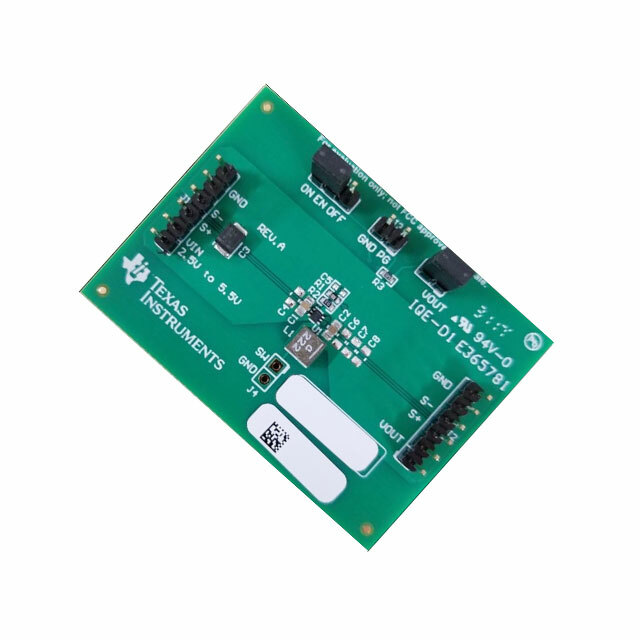

TLV62569PEVM-860 - это оценочная плата (Evaluation Module), разработанная для демонстрации работы понижающего (Buck) стабилизатора напряжения TLV62569P от компании Texas Instruments. Плата полностью укомплектована всеми необходимыми компонентами и позволяет инженерам и разработчикам быстро оценить параметры и характеристики микросхемы стабилизатора.

Преимущества

• Легкость в использовании: Благодаря полной комплектации и готовности к работе, плата позволяет быстро начать тестирование.
• Высокая эффективность: Плата демонстрирует высокоэффективную работу стабилизатора TLV62569P, что особенно важно для мобильных и переносных устройств.
• Компактные размеры: Малые габариты обеспечивают удобство в лабораторных условиях и при прототипировании.

Недостатки

• Ограниченная мощность: Стабилизатор рассчитан на выходной ток до 2А, что может быть недостаточно для некоторых мощных приложений.
• Не подходит для высоковольтных применений: Входное напряжение ограничено диапазоном от 2.5В до 5.5В.

Типовое использование

• Мобильные устройства
• Преносная электроника
• Системы Интернет-вещей (IoT)
• Питание микроконтроллеров и FPGA
• Другие низковольтные DC/DC приложения

Рекомендации по применению

• Обеспечьте надлежащие условия охлаждения для минимизации нагрева устройства и поддержания стабильной работы при высоких токах.
• Размещайте плату вблизи подключаемых устройств для минимизации потерь энергии и шумов.
• Помните о требованиях по входному и выходному фильтрованию для защиты от бросков напряжения и для улучшения стабильности работы.

Основные технические характеристики

• Основная функция: Понижающий DC/DC стабилизатор
• Выходы и тип: 1, не изолированный
• Напряжение на выходе: 1.8V (настраиваемое)
• Ток на выходе: до 2A
• Напряжение на входе: 2.5V ~ 5.5V
• Топология регулятора: Buck
• Частота переключения: 1.5MHz
• Тип платы: Полностью укомплектованная
• Комплектация: Плата
• Используемая ИС/Часть: TLV62569P

Возможные аналоги

• TPS62260: Также представляет собой понижающий стабилизатор с аналогичными характеристиками.
• LMR10515: Еще один популярный понижающий стабилизатор для схожих применений.

Заключение

TLV62569PEVM-860 от Texas Instruments является мощным инструментом для исследования и тестирования характеристик понижающего стабилизатора TLV62569P. Ее легкость в использовании и компактные размеры делают эту плату отличным выбором для инженеров и разработчиков, работающих с низковольтными DC/DC приложениями.
