TLV62568APEVM-860

Описание для TLV62568APEVM-860 от Texas Instruments

Общее описание

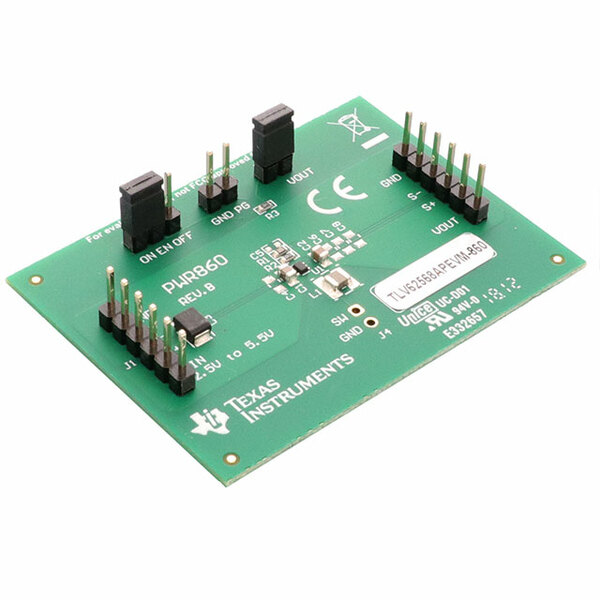

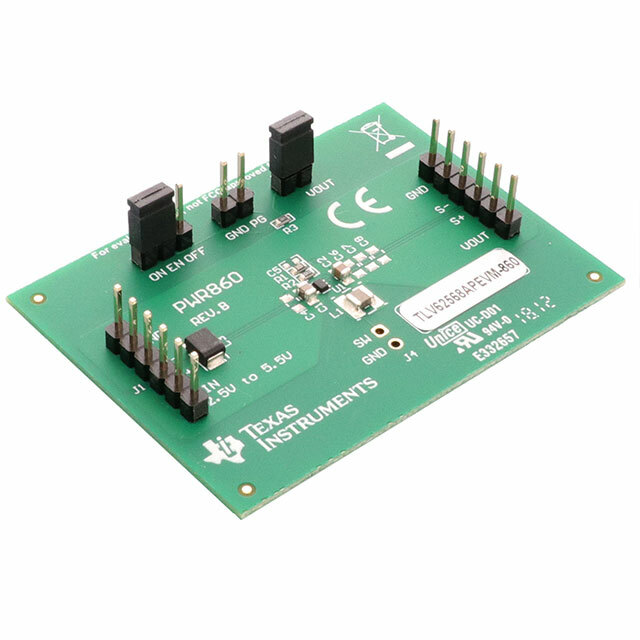

TLV62568APEVM-860 - это оценочная плата для микросхемы TLV62568A, разработанной компанией Texas Instruments. TLV62568A представляет собой понижающий преобразователь постоянного тока (DC/DC) на основе архитекутры Buck. Плата позволяет инженерам оценивать производительность и функциональные возможности микросхемы в различных условиях работы.

Преимущества

• Высокая эффективность: Плата использует понижающий преобразователь с высокой эффективностью до 90%, что позволяет снизить потери энергии.
• Компактность: Размер платы минимален, что делает её удобной для тестирования в ограниченных пространствах и встраивания в конечные устройства.
• Простота использования: Плата полностью укомплектована и готова к использованию сразу из коробки, что сокращает время на настройку и начальные тесты.
• Гибкость настроек: Поддержка различных входных напряжений и возможность регулировки выходного напряжения.

Недостатки

• Ограниченная мощность: Плата рассчитана на выходной ток до 1А, что может быть недостаточно для некоторых применений с высокими нагрузками.
• Фиксированная конфигурация: Некоторые параметры могут потребовать дополнительных модификаций для использования в специализированных задачах.

Типовое использование

• Прототипирование и разработка: Идеально подходит для тестирования и разработки новых устройств, в которых требуется понижающее преобразование напряжения.
• Образовательные цели: Отличный инструмент для студентов и преподавателей для изучения работы DC/DC преобразователей.
• Встраиваемые системы: Используется в различных встраиваемых системах и IoT устройствах, которые требуют стабильного источника питания с низким напряжением.

Рекомендации по применению

• Инженерам: рекомендуется использовать TLV62568APEVM-860 на начальных этапах разработки, чтобы оценить возможности преобразователя TLV62568A в вашем проекте.
• Студентам и преподавателям: обратить внимание на настройки и возможности платы для более глубокого понимания работы аналоговых схем преобразования напряжения.
• Проектировщикам встраиваемых систем: использовать данную плату для быстрого прототипирования и тестирования устройств с низким энергопотреблением.

Основные технические характеристики

• Главное назначение: DC/DC понижающий преобразователь
• Выходы и тип: 1, Неизолированный
• Выходное напряжение: 1.8V
• Выходной ток: до 1A
• Входное напряжение: 2.5V ~ 5.5V
• Топология регулятора: Buck
• Частота переключения: 1.5MHz
• Тип платы: Полностью укомплектованная
• Комплект поставки: Плата полностью укомплектована (Board(s))
• Используемая микросхема: TLV62568A

Возможные аналоги

• TPS62160EVM-619 - Оценочная плата для микросхемы TPS62160 от Texas Instruments.
• LMR23630EVM - Оценочная плата для микросхемы LMR23630 от Texas Instruments.
• ADP2300-EVALZ - Оценочная плата для микросхемы ADP2300 от Analog Devices.

TLV62568APEVM-860 - это удобное решение для тех, кто ищет качественную оценочную плату для тестирования и разработки решений на основе понижающего преобразователя TLV62568A от Texas Instruments.
