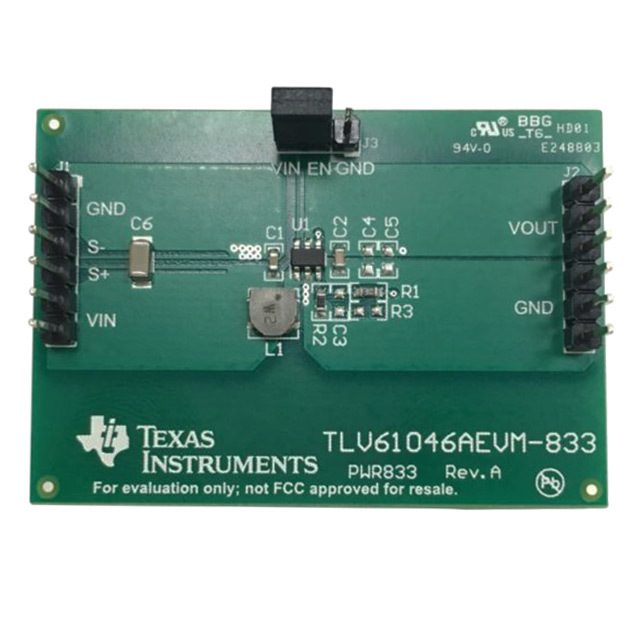

TLV61046AEVM-833 - Оценочная плата от Texas Instruments

Общее описание

TLV61046AEVM-833 - это оценочная плата от Texas Instruments для оценки возможностей DC/DC преобразователя с повышением напряжения TLV61046A. Эта плата позволяет легко протестировать и проанализировать характеристики чипа TLV61046A, который предназначен для компактных и энергоэффективных приложений.

Преимущества

• Удобство тестирования и анализа: Позволяет быстро настроить и протестировать характеристики DC/DC преобразователя.
• Высокая эффективность: Плата построена на основе высокоэффективного преобразователя TLV61046A.
• Компактные размеры: Подходит для использования в ограниченном пространстве.
• Широкий диапазон входного напряжения: От 1.8 В до 5.5 В, что делает его универсальным для различных приложений.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток составляет 150 мА, что может быть недостаточно для мощных приложений.

Типовое использование

• Медицинские приборы
• Портативные устройства
• Системы питания в IoT-устройствах
• Батарейные приложения
• Регулируемые источники питания

Рекомендации по применению

• Обеспечьте стабильное входное напряжение в пределах от 1.8 В до 5.5 В.
• Используйте при необходимости дополнительные фильтрующие конденсаторы для обеспечения стабильной работы схемы.

Основные технические характеристики

• Основное назначение: DC/DC, повышающий (Boost) преобразователь
• Структура выходных напряжений: 1, не изолированный
• Выходное напряжение: 12 В
• Максимальный выходной ток: 150 мА
• Входное напряжение: от 1.8 В до 5.5 В
• Топология регулятора: Boost (повышающий)
• Частота переключения: 1 МГц
• Тип платы: Полностью собранная и готовая к использованию
• Используемый ИС / компоненты: TLV61046A

Возможные аналоги

• TPS61032 от Texas Instruments
• L6920 от STMicroelectronics
• MIC2290 от Micrel

Примечание: Данная информация предназначена для облегчения использования и анализа компонент для различных приложений. Перед использованием убедитесь, что продукт соответствует вашим требованиям и условиям эксплуатации.
