TLV5618AQDR

TLV5618AQDR от Texas Instruments

Общее описание

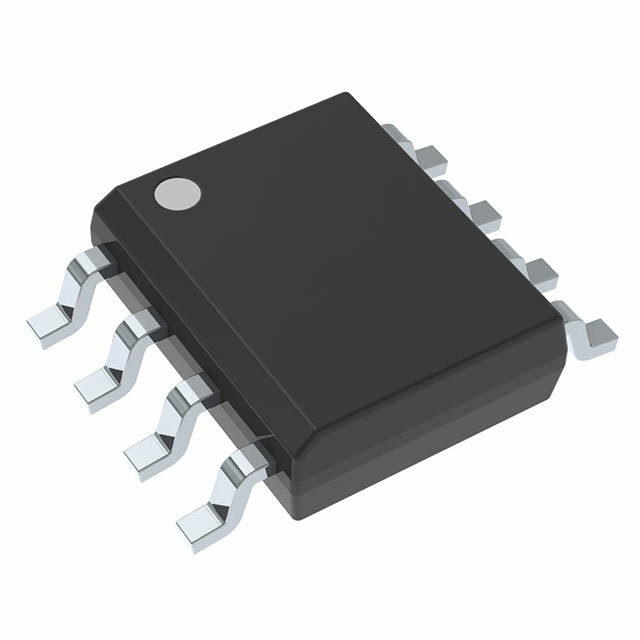

TLV5618AQDR — это 12-разрядный цифровой-аналоговый преобразователь (ЦАП) с двумя каналами и выходным напряжением. Этот ЦАП разработан компанией Texas Instruments и выпускается в корпусе SOIC-8 с шириной 3,9 мм. Он предназначен для работы в диапазоне температур от -40°C до 125°C, что делает его подходящим для разнообразных промышленных и бытовых приложений.

Преимущества

• Высокая точность: 12-разрядное разрешение позволяет достичь точных аналоговых выходов.
• Быстрое время установки: Время установки всего 10µс, позволяющее использовать компонент в высокоскоростных приложениях.
• Широкий диапазон напряжений питания: Возможность работы при напряжении питания от 2.7В до 5В, что делает его совместимым с различными цифровыми системами.
• Удобный интерфейс: SPI интерфейс для удобного управления и конфигурирования.

Недостатки

• Требует внешнего опорного напряжения: Потребуется внешний источник опорного напряжения для работы.
• Ограниченный корпус: Доступность только в SOIC-8 корпусе может быть ограничивающим фактором для некоторых дизайнеров схем.

Типовое использование

• Управление двигателями: Применяется в системах управления двигателями для генерации плавных аналоговых сигналов.
• Аудио приложения: Используется в аудио системах для преобразования цифровых аудио сигналов в аналоговые.
• Прецизионные измерения: Применяется в различных измерительных системах и датчиках, где важна высокая точность аналогового сигнала.
• Промышленные системы: Используется в промышленных системах для управления оборудованием и процессами.

Рекомендации по применению

1. Разработка опорного напряжения: Убедитесь в наличии стабильного внешнего источника опорного напряжения.
2. Фильтрация питания: Используйте конденсаторы для фильтрации питания и уменьшения шумов.
3. Схема коммутации: Правильно спроектируйте схему коммутации для обеспечения надежного соединения и минимизации сопротивления контактов.
4. Защита входов и выходов: При необходимости добавьте защитные элементы для защиты входов и выходов от превышений напряжения.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 2
• Время установки: 10µс
• Тип выхода: Напряжение - буферизированное
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналог): 2.7В ~ 3.3В, 5В
• Напряжение питания (цифровое): 2.7В ~ 3.3В, 5В
• Диапазон температур: -40°C ~ 125°C
• Корпус: SOIC-8 (3.90 мм ширина)

Возможные аналоги

• MCP4922 от Microchip: Аналогичный 12-разрядный ЦАП с SPI интерфейсом.
• AD5620 от Analog Devices: 12-разрядный ЦАП с серийным интерфейсом и аналогичными характеристиками.
• MAX512 от Maxim Integrated: 12-разрядный двойной ЦАП с SPI интерфейсом.

Используя TLV5618AQDR, вы получаете надежный и точный компонент для преобразования цифровых сигналов в аналоговые, что делает его подходящим для широкого спектра приложений.
