TLV5614IPW

Texas Instruments TLV5614IPW

Общее описание

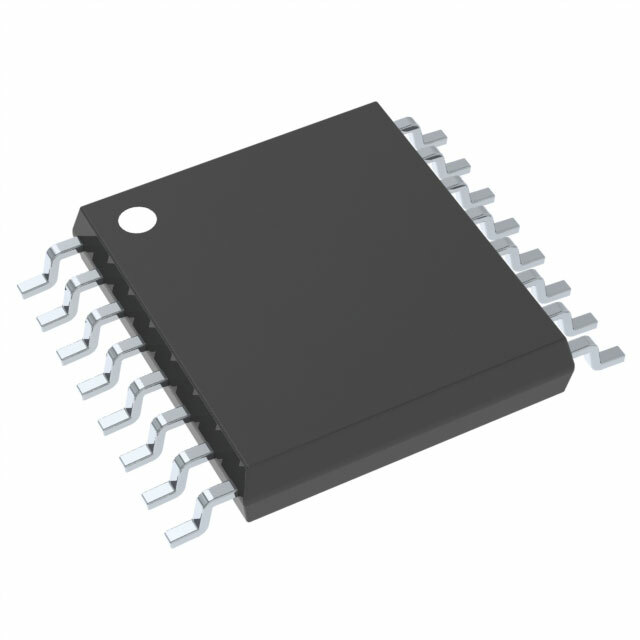

TLV5614IPW — это 12-битный цифро-аналоговый преобразователь (DAC) от Texas Instruments. Он оснащен четырьмя выходами и поддерживает интерфейс SPI для передачи данных. Этот компонент предназначен для приложений, требующих высокой точности и быстрого времени установления выходного сигнала. Корпус устройства выполнен в компактном 16-выводном TSSOP формате, что облегчает его интеграцию в печатные платы.

Преимущества

• Высокое разрешение: 12-битная точность для точного преобразования цифрового сигнала в аналоговый.
• Четыре канала: Возможность управления четырьмя независимыми аналоговыми выходами.
• Интерфейс SPI: Простота интеграции с микроконтроллерами и другими цифровыми устройствами.
• Компактный корпус: 16-выводной TSSOP корпус обеспечивает удобство монтажа и экономию пространства на плате.

Недостатки

• Внешний опорный сигнал: Требуется внешний источник опорного напряжения, что может усложнить схему.
• Ограниченный диапазон температур: Рабочий температурный диапазон составляет -40°C ~ 85°C.

Типовое использование

• Аудио приложения: В системах цифрового аудио для преобразования цифрового сигнала в аналоговый звук.
• Медицинские устройства: Для прецизионного управления медицинскими и диагностическими приборами.
• Промышленные контроллеры: В системах контроля и автоматизации процессов.

Рекомендации по применению

• Подключайте внешний источник точного опорного напряжения для обеспечения стабильной и точной работы DAC.
• Убедитесь, что используете адекватную фильтрацию и защита для линий питания, особенно в шумной окружающей среде.
• При монтаже компонент используйте методы поверхностного монтажа для лучшей электрической и механической связи.

Основные технические характеристики

• Разрешение: 12 бит
• Количество D/A преобразователей: 4
• Время установления выходного сигнала: 20 мкс
• Тип выхода: Буферизированный выход напряжения
• Интерфейс данных: SPI
• Опорное напряжение: Внешнее
• Напряжение питания (аналоговое): 2.7V ~ 3.3V, 5V
• Напряжение питания (цифровое): 2.7V ~ 3.3V, 5V
• INL/DNL (LSB): ±1.5, ±0.5
• Архитектура: Струнный DAC
• Рабочая температура: -40°C ~ 85°C
• Корпус/Пакет: 16-TSSOP (4.4 мм ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• DAC7614U от Texas Instruments
• AD5624RBRMZ от Analog Devices
• MCP4922-E/SN от Microchip Technology

TLV5614IPW от Texas Instruments предоставляет высокую точность и надежность, делая его отличным выбором для приложений, требующих точного аналогового выхода из цифрового сигнала.
