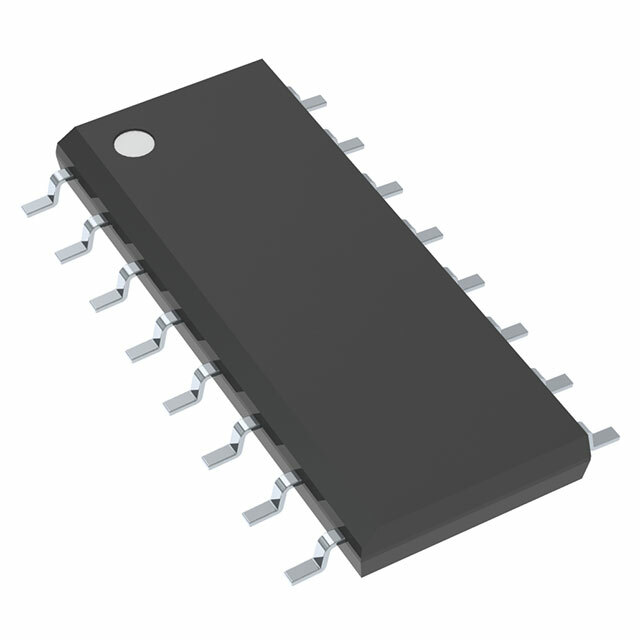

TLV5614IDR

TLV5614IDR от Texas Instruments

Общее описание

TLV5614IDR — это 12-битный цифро-аналоговый преобразователь (ЦАП) с четырьмя выходными каналами, выпускаемый компанией Texas Instruments. Он оборудован SPI-интерфейсом для передачи данных и предназначен для работы в широком диапазоне напряжений питания, что делает его универсальным решением для множества приложений.

Преимущества

• Высокая точность: Обеспечивает 12-битное разрешение для точного преобразования цифровых сигналов в аналоговые.
• Мультиканальность: Наличие четырех независимых каналов позволяет использовать один чип для многозадачных приложений.
• Широкий диапазон напряжений питания: Поддерживает напряжения питания как 2.7 В ~ 3.3 В, так и 5 В.
• Простота интеграции: Компактный корпус и стандартный SPI-интерфейс упрощают процесс проектирования.

Недостатки

• Скорость: Время стабилизации (settling time) 20 мкс может быть недостаточным для высокоскоростных приложений.
• Внешний опорный источник: Требует внешнего опорного напряжения, что может увеличить сложность схемы.

Типовое использование

• Аудио преобразователи: В системах аудио, где требуется высокое разрешение для точного воспроизведения звука.
• Промышленные контрольные системы: Для управления различными устройствами с помощью аналоговых сигналов.
• Медицинское оборудование: В устройствах, где требуется точное аналоговое управление.

Рекомендации по применению

• При использовании TLV5614IDR рекомендуется следить за качеством опорного напряжения для достижения максимальной точности.
• Обеспечьте правильное экранирование и заземление, чтобы минимизировать помехи и шум.
• Убедитесь, что используемые напряжения питания соответствуют заявленным характеристикам (2.7V ~ 3.3V, 5V).

Основные технические характеристики

• Разрядность: 12 бит
• Количество каналов ЦАП: 4
• Время стабилизации: 20 мкс
• Тип выхода: Буферизированный напряженческий
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Диапазон напряжений питания (аналоговый): 2.7 В ~ 3.3 В, 5 В
• Диапазон напряжений питания (цифровой): 2.7 В ~ 3.3 В, 5 В
• INL/DNL (LSB): ±1.5, ±0.5
• Тип архитектуры: Цепочечный ЦАП (String DAC)
• Рабочая температура: -40°C ~ 85°C
• Корпус: SOIC-16
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• DAC7512 от Texas Instruments: 12-битный одно-канальный ЦАП.
• MCP4922 от Microchip Technology: Двухканальный 12-битный ЦАП с SPI-интерфейсом.
• AD5664R от Analog Devices: Четырехканальный 16-битный ЦАП с внутренним опорным источником.

Использование TLV5614IDR от Texas Instruments позволяет разработчикам создать высокоточные многоканальные цифро-аналоговые системы с минимальными затратами времени и ресурсов на интеграцию компонентов.
