TLV5614ID

TLV5614ID от Texas Instruments

Общее описание

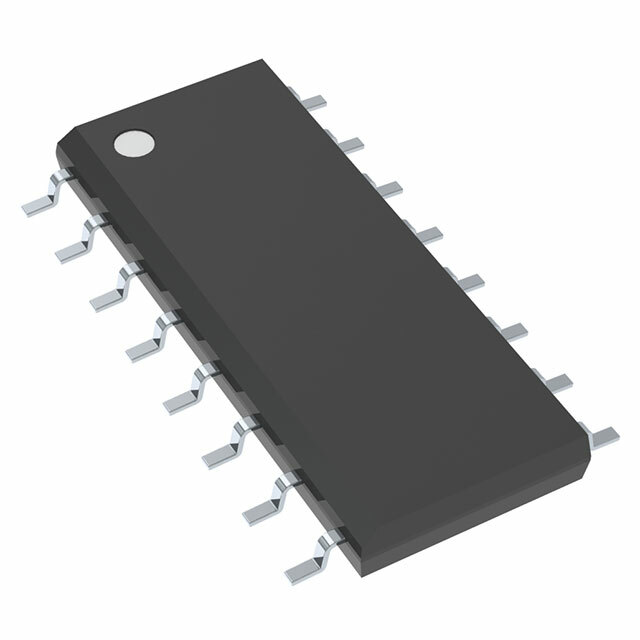

TLV5614ID – это 12-битный цифрово-аналоговый преобразователь (ЦАП) с буферированным выходом напряжения, выпускаемый компанией Texas Instruments. Он предназначен для преобразования цифровых данных в аналоговые выходные сигналы с высокой точностью и надежностью. Компонент выполнен в корпусе 16-SOIC и прекрасно подходит для различных применений, требующих точного контроля аналогового сигнала.

Преимущества

• Высокая точность: Разрешение 12 бит обеспечивает высокую точность выходного сигнала.
• Буферированный выход: Ускоряет процесс стабилизации сигнала и снижает нагрузку на систему.
• Широкий диапазон напряжений питания: Работает как при низком напряжении 2,7В, так и при стандартном 5В.
• Простой интерфейс: Поддерживает SPI интерфейс для легкой интеграции с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Ограниченные температурные параметры: Диапазон рабочих температур от -40°C до 85°C может быть недостаточным для некоторых экстремальных условий эксплуатации.
• Нет дифференциального выхода: Подходит не для всех типов усилителей и других аналоговых цепей.

Типовое использование

• Аудио системы: Использование в высококачественных аудио системах для преобразования цифрового аудиосигнала в аналоговый.
• Контроль и измерение: Применение в системах управления процессами и измерительного оборудования, требующих точного аналогового вывода.
• Медицинское оборудование: Подходит для использования в медицинских приборах для генерации точных аналоговых сигналов.

Рекомендации по применению

• Питание: Убедитесь, что подаваемое напряжение питания соответствует характеристикам устройства (2,7В до 3,3В, 5В).
• Интерфейс: Используйте SPI интерфейс для передачи данных на ЦАП.
• Скважность: Обеспечьте достаточную скорость обновления сигнала (максимальное время установления 20мкс).

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 4
• Время установления: 20 мкс
• Тип выхода: Буферированный выход напряжения
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговая часть: 2,7В ~ 3,3В, 5В
• Напряжение питания, цифровая часть: 2,7В ~ 3,3В, 5В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 16-SOIC (0.154", 3.90 мм ширина)
• Способ монтажа: Поверхностный монтаж

Возможные аналоги

• MCP4728 от Microchip Technology: 12-битный ЦАП с интегрированным EEPROM и четырехканальным выходом.
• AD5624R от Analog Devices: 12-битный ЦАП, включающий опорное напряжение и работающий через интерфейс SPI.

Сочетая высокую точность и буферированные выходы, TLV5614ID является отличным выбором для широкого спектра приложений, требующих надежного и точного преобразования цифровых сигналов в аналоговые.
