TLV5610IDWR

TLV5610IDWR от Texas Instruments

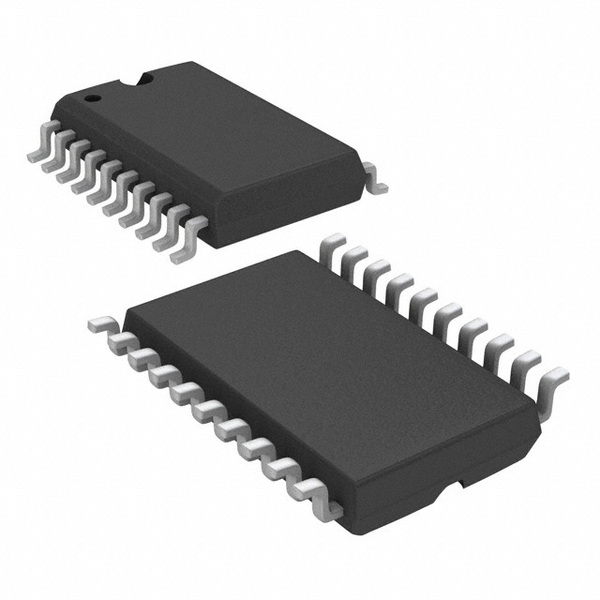

Общее описание: TLV5610IDWR — это 12-разрядный цифро-аналоговый преобразователь (ЦАП) с 8 независимыми выходами от Texas Instruments, оснащенный интерфейсом SPI. Чип предлагается в корпусе 20-SOIC для поверхностного монтажа. Основная функция этого ЦАП — преобразование цифровых сигналов в аналоговые с высокой точностью и скоростью.

Преимущества:

• Высокая точность преобразования с разрешением 12 бит.
• Наличие 8 независимых аналоговых выходов.
• Быстрое время установления — всего 7 мкс.
• Поддержка внешнего опорного напряжения, что увеличивает гибкость и точность работы.
• Возможность питания от низкого напряжения (от 2.7 до 3.3 В или до 5 В), что позволяет использовать компонент в разнообразных приложениях с различными требованиями по питанию.
• Компактный корпус для поверхностного монтажа, что упрощает интеграцию в современные печатные платы.

Недостатки:

• Требует внешнего опорного напряжения, что может усложнить схемное решение.
• Отсутствие дифференциальных выходов.

Типовое использование:

• Системы управления и мониторинга.
• Медицинские приборы и оборудование.
• Аудиоаппаратура.
• Прецизионные измерительные приборы.
• Промышленные системы управления.

Рекомендации по применению:

• Для наилучших результатов используйте качественный внешний источник опорного напряжения.
• Убедитесь, что интерфейс SPI настроен правильно для корректного обмена данными.
• При разводке печатной платы минимизируйте длину выводов для аналоговых сигналов во избежание помех.

Основные технические характеристики:

• Разрядность ЦАП: 12 бит
• Количество ЦАП: 8
• Время установления: 7 мкс
• Тип выхода: Буферизованный выход напряжения
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналог: 2.7 В ~ 3.3 В, 5 В
• Напряжение питания, цифров: 2.7 В ~ 3.3 В, 5 В
• INL/DNL (LSB): ±2, ±0.5
• Архитектура: Лестничный ЦАП (String DAC)
• Рабочая температура: -40°C ~ 85°C
• Корпус: 20-SOIC (7.50 мм ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• MCP4922 от Microchip Technology
• AD5629 от Analog Devices
• DAC8568 от Texas Instruments

TLV5610IDWR — это мощное решение для задач, требующих высокоточного аналого-цифрового преобразования и многоканальной обработки.
