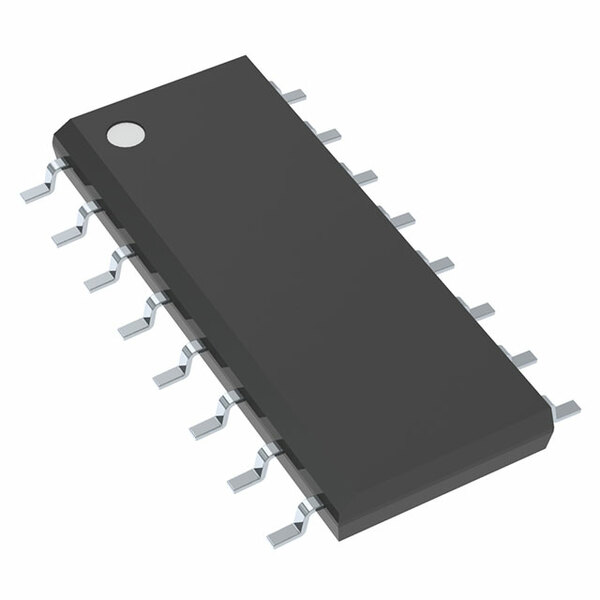

TLV5604CD

Описание TLV5604CD от Texas Instruments

Общее описание: TLV5604CD - это 10-битный ЦАП (цифро-аналоговый преобразователь) с четырьмя каналами, разработанный компанией Texas Instruments. Он предназначен для преобразования цифровых данных в аналоговый сигнал с высокой точностью и стабильностью. Устройство поставляется в компактном корпусе SOIC-16.

Преимущества:

• Высокая точность: 10-битная разрешающая способность для точного преобразования.
• Множественные каналы: Наличие четырёх независимых ЦАП в одном корпусе.
• Низкое энергопотребление: Поддержка работы при низком напряжении питания от 2.7 до 5 В.
• Высокая скорость: Время установления на выходе всего 18 мкс.
• Гибкость интерфейса: Поддержка SPI интерфейса для легкой интеграции в системы.

Недостатки:

• Ограниченный диапазон рабочих температур: Подходит только для применения в диапазоне от 0°C до 70°C, что ограничивает использование в промышленных условиях.
• Требование внешнего опорного напряжения: Нуждается в внешнем источнике опорного напряжения, что может усложнить схему.

Типовое использование:

• Аудио и видео устройства.
• Регулировка уровня напряжения в аналоговых цепях.
• Прецизионные измерения и управление.
• Системы управления двигателями.
• Медицинское оборудование.

Рекомендации по применению:

• Обеспечьте стабильное внешнее опорное напряжение для достижения максимальной точности.
• При проектировании платы учитывайте требования к питанию, чтобы избежать шума и помех.
• Используйте фильтрацию питания, чтобы уменьшить влияние внешних помех на работу устройства.

Основные технические характеристики:

• Разрешение: 10 бит
• Количество каналов: 4 (четыре)
• Время установки: 18 мкс
• Тип выхода: Буферированный выход напряжения
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее опорное напряжение
• Напряжение питания, аналоговое: 2.7 В ~ 3.3 В, 5 В
• Напряжение питания, цифровое: 2.7 В ~ 3.3 В, 5 В
• Предельно допустимая нелинейность (INL/DNL): ±1 (Макс), ±0.1
• Температурный диапазон работы: 0°C ~ 70°C
• Корпус: 16-SOIC (ширина 3.90 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• MCP4922 от Microchip Technology
• AD5334 от Analog Devices

TLV5604CD от Texas Instruments является отличным выбором для широкого спектра приложений, где требуется высокая точность преобразования с минимальным энергопотреблением и компактным монтажом.
