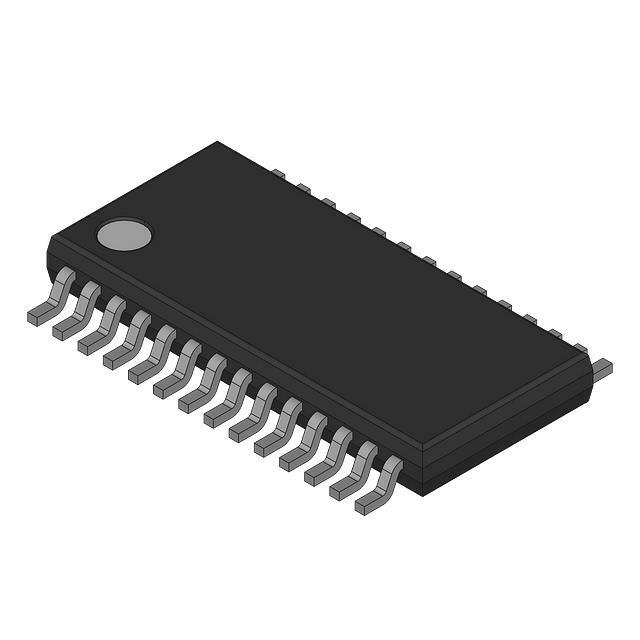

TLV5580CPWR

Сопутствующее описание TLV5580CPWR

Производитель: Texas Instruments

Общее описание: TLV5580CPWR – это высокопроизводительный 8-битный АЦП (аналогово-цифровой преобразователь), специально разработанный для приложений, требующих высокой точности и быстроты обработки данных. Устройство обладает низким потреблением энергии и может работать при напряжении от 3 до 3.6 В, что делает его идеальным для компактных и мобильных устройств.

Преимущества:

• Высокая скорость оцифровки: Обеспечивает частоту выборки до 80 MSPS.
• Низкое потребление энергии: Операционная мощность оптимизирована для энергосберегающих приложений.
• Компактный корпус: Поставляется в компактном 28-TSSOP корпусе, что упрощает интеграцию в печатную плату.
• Высокая точность: Отличается высокой точностью преобразования за счет 8-битной архетектуры.

Недостатки:

• Ограниченное количество входов: Устройство имеет всего один вход, что может быть недостатком для многоканальных приложений.
• Требовательность к внешним компонентам: Для оптимальной работы необходимо тщательное проектирование схемы и выбор внешних компонентов.

Типовое использование:

• Цифровые осциллографы
• Системы сбора данных
• Автоматизация и управление
• Видеосистемы
• Мобильные и портативные устройства

Рекомендации по применению:

• Обеспечьте стабильное и чистое питание для минимизации шумов и улучшения стабильности работы.
• Используйте качественные внешние компоненты, такие как резисторы и конденсаторы, для обеспечения стабильности и точности работы.
• Позаботьтесь о надлежащей защите сигнальных линий для предотвращения воздействия электромагнитных помех.

Основные технические характеристики:

• Количество бит: 8 бит
• Частота дискретизации: до 80 MSPS
• Количество входов: 1
• Тип входа: Однополюсный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Архитектура: Совмещенная, конвейерная (Pipelined)
• Напряжение питания, аналоговое: 3 В ~ 3.6 В
• Напряжение питания, цифровое: 3 В ~ 3.6 В
• Температурный диапазон: от 0°C до 70°C
• Корпус: 28-TSSOP (4.40 мм ширина)

Возможные аналоги:

• ADS7841E от Texas Instruments
• AD7801YN от Analog Devices
• MCP3208-CI/P от Microchip Technology

Рассмотрев все характеристики и преимущества TLV5580CPWR, можно сказать, что данный АЦП является отличным выбором для множества современных электронных устройств, требующих высокоскоростного и точного аналогово-цифрового преобразования.
