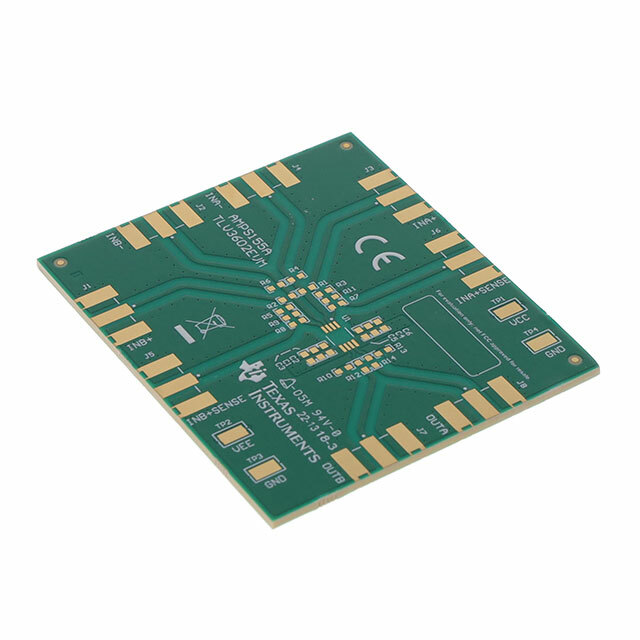

TLV3602EVM

TLV3602EVM от Texas Instruments

Общее описание

TLV3602EVM представляет собой оценочный модуль (Evaluation Module) для высокоскоростного компаратора TLV3602 от Texas Instruments. Данная плата предназначена для разработки, тестирования и оценки производительности компаратора в реальных условиях эксплуатации.

Преимущества

• Высокая скорость: Время задержки менее 2 нс.
• Широкий диапазон напряжения питания: От 2.4 В до 5.5 В, что обеспечивает большую гибкость в применении.
• Компактный форм-фактор: Позволяет легко интегрироваться в существующие системы.
• Удобство использования: Предусмотрены все необходимые разъемы и точки подключения для быстрой настройки и тестирования.

Недостатки

• Требуется дополнительное питание и периферийные устройства для полного тестирования.
• Необходимы базовые знания электроники и работы с компараторами для эффективного использования.

Типовое использование

• Системы обработки сигналов: Применяется в схемах, где требуется высокоскоростное сравнение сигналов.
• Аналогово-цифровые преобразователи (АЦП): Используется в качестве фронтэндов.
• Системы с высоким быстродействием: Идеален для применения в телекоммуникациях, радиосвязи и высокоскоростных сетях.

Рекомендации по применению

1. Подключите питание: Убедитесь, что подается правильное напряжение в диапазоне от 2.4 В до 5.5 В.
2. Подключите входные сигналы: Используйте предоставленные разъемы для подачи тестовых сигналов на входы компаратора.
3. Мониторинг выходного сигнала: Подключите осциллограф или другой измерительный прибор к выходу для наблюдения за результатами работы компаратора.
4. Настройка и тестирование: Регулируйте условия тестирования для оценки производительности компаратора в различных режимах.

Основные технические характеристики

• Напряжение питания: 2.4 В – 5.5 В
• Время задержки: менее 2 нс
• Ток потребления: 3 мА (типичное значение при 3 В)
• Выходное напряжение: Rail-to-Rail
• Температурный диапазон: -40°C до +125°C
• Корпус: SOT-23-6

Возможные аналоги

• LMH7220EVM (Texas Instruments): Похожий высокоскоростной компаратор с оценочной платой для тестирования.
• AD8000-EVALZ (Analog Devices): Оценочная плата для высокоскоростного операционного усилителя, который может быть использован в качестве компаратора.

TLV3602EVM от Texas Instruments является отличным инструментом для разработчиков и инженеров, работающих с высокоскоростными сигналами, обеспечивая точность и надежность в задачах сравнения сигналов.
