TLV2544QDR

TLV2544QDR от Texas Instruments

Общее описание

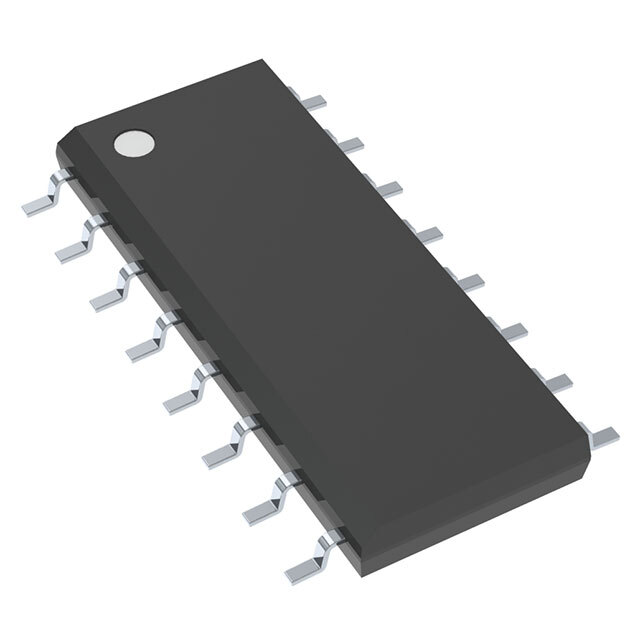

TLV2544QDR — это 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR, выпускаемый компанией Texas Instruments. Этот компонент обладает высокой точностью и быстродействием, обеспечивая пользователя надежным преобразованием аналоговых сигналов в цифровую форму. Устройство поставляется в компактном корпусе типа SOIC-16, что делает его удобным для поверхностного монтажа (SMT).

Преимущества

• Высокая точность: Преобразование с разрешением 12 бит.
• Многоканальная поддержка: Поддержка до 4 входных каналов.
• Высокая скорость: Обеспечивает скорость выборки до 200k выборок в секунду.
• Универсальность: Поддержка как внутреннего, так и внешнего опорного напряжения.
• Широкий диапазон рабочих температур: От -40°C до 125°C, что позволяет использовать в различных условиях эксплуатации.

Недостатки

• Требует наладки: Параметры устройства могут потребовать дополнительной настройки для оптимальной работы в конкретных приложениях.
• Внешний опорное напряжение может потребоваться: Для некоторых применений для улучшения характеристик может быть необходимо использовать внешнее опорное напряжение.

Типовое использование

• Медицинские устройства: Например, для измерения биосигналов.
• Промышленные контроллеры: Использование в системах управления и мониторинга.
• Инструменты и измерительные приборы: Применение в мультиметрах и других измерительных устройствах.
• Потребительская электроника: Включение в различные гаджеты и устройства умного дома для обработки аналоговых сигналов.

Рекомендации по применению

• Сетевая фильтрация: Использование фильтров по питанию для уменьшения шумов.
• Конфигурация: Оптимальная настройка SPI или DSP интерфейса для надежного получения данных.
• Термоизоляция: Возможность применения тепловыводов при работе в условиях высоких температур.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость выборки (в секунду): 200k
• Количество входов: 4
• Тип входов: Однополярный
• Интерфейс данных: SPI, DSP
• Конфигурация: MUX-S/H-ADC
• Количество АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 2.7V ~ 5.5V
• Напряжение питания, цифровое: 2.7V ~ 5.5V
• Рабочая температура: -40°C ~ 125°C
• Корпус / упаковка: SOIC-16
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• ADS7947IRUGR от Texas Instruments: 12-битный АЦП с низким потреблением.
• MCP3204-CI/P от Microchip: 12-битный, 4-канальный АЦП.
• AD7946BRMZ от Analog Devices: Высокоточный 14-битный АЦП.

TLV2544QDR — отличный выбор для приложений, требующих высокоточного и быстрого аналогово-цифрового преобразования.
