TLV2543CDW

TLV2543CDW от Texas Instruments

Общее описание

TLV2543CDW от Texas Instruments — это 12-битный аналого-цифровой преобразователь (АЦП) с SAR-архитектурой, который поддерживает до 11 входных каналов и интерфейс SPI. Устройство спроектировано для широкого спектра применений, требующих высокой точности и быстрого времени преобразования.

Преимущества

• Высокая точность: 12-битное разрешение.
• Широкий диапазон входных каналов: Поддержка до 11 входов, что позволяет использовать один АЦП для многоканальных систем.
• Интерфейс SPI: Простая интеграция в микропроцессорные системы.
• Компактный корпус: 20-SOIC, который позволяет удобное монтажное размещение на плате.

Недостатки

• Ограниченный диапазон рабочих температур: 0°C ~ 70°C, что может ограничить использование в экстремальных условиях.
• Внешний опорный источник: Требует внешнего опорного напряжения, что добавляет комплексность системы.

Типовое использование

• Системы сбора данных
• Промышленные контрольные устройства
• Медицинские приборы
• Портативные электронные устройства
• Автоматизация зданий и домашние системы

Рекомендации по применению

• Используйте фильтры: для подавления высокочастотных шумов перед входами АЦП.
• Следите за охлаждением: Учитывайте температурные ограничения и обеспечьте адекватное охлаждение, если это необходимо.
• Внешний опорный источник: Подбирайте стабильный и точный опорный источник для обеспечения максимальной точности измерений.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 66 кГц
• Количество входов: 11 (однонаправленные)
• Тип интерфейса данных: SPI
• Конфигурация: Мультиплексор, выборка и хранение, АЦП
• Отношение выборка/АЦП: 1:1
• Входное напряжение, аналоговое: 3В ~ 3.6В
• Входное напряжение, цифровое: 3В ~ 3.6В

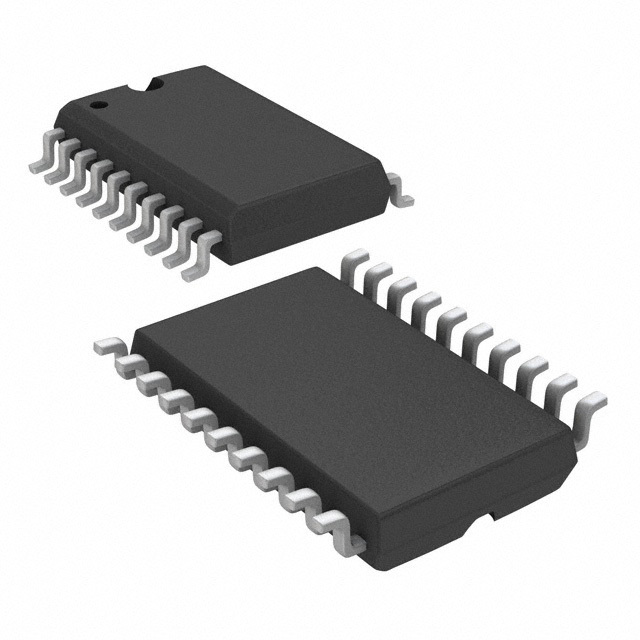

• Корпус: 20-SOIC (7,50 мм ширина)
• Тип монтажа: Поверхностный

Возможные аналоги

• TLV2544: Имеет схожие характеристики, но с меньшим количеством входных каналов.
• MCP3208 от Microchip: 12-битный АЦП с 8 входными каналами и SPI интерфейсом.
• ADS7828 от Texas Instruments: 12-битный АЦП с двумя I2C интерфейсами.

С таким широким спектром применения и отличной производительностью, TLV2543CDW станет отличным выбором для ваших проектов, требующих точного и быстрого аналого-цифрового преобразования.
