TLV2541IDGK

TLV2541IDGK от Texas Instruments

Общее описание

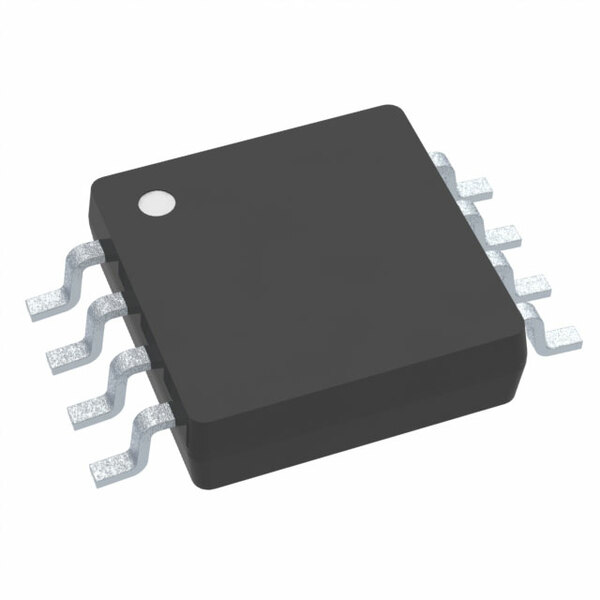

TLV2541IDGK — это 12-битный аналого-цифровой преобразователь (ADC) от компании Texas Instruments, выполненный по архитектуре SAR (Successive Approximation Register). Он выполнен в компактном корпусе VSSOP-8 и поддерживает интерфейс SPI для передачи данных. Этот преобразователь предназначен для высокоточного измерения аналоговых сигналов и преобразования их в цифровую форму.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает детализированное представление аналоговых сигналов.
• Компактность: Корпус VSSOP-8 занимает минимальное пространство на плате.
• Широкий диапазон напряжения питания: от 2.7 В до 5.5 В, что обеспечивает гибкость при проектировании систем.
• Поддержка SPI-интерфейса: упрощает интеграцию с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Относительно невысокая скорость преобразования в 200к выборок в секунду может оказаться недостаточной для высокочастотных приложений.

Типовое использование

• Измерительные приборы
• Портативные медицинские устройства
• Программируемые логические контроллеры (ПЛК)
• Системы управления в промышленной автоматике
• Портативные и переносные устройства

Рекомендации по применению

• Аккуратно проектируйте схему питания и заземления для минимизации шумов.
• Используйте качественные внешние опорные источники для достижения максимальной точности.
• Следите за правильным подключением входного сигнала для предотвращения перегрузок и повреждения устройства.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборок: 200k выборок в секунду
• Количество входов: 1
• Тип входа: Однополярный (Single Ended)
• Интерфейс данных: SPI
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговая часть: 2.7 В - 5.5 В
• Напряжение питания, цифровая часть: 2.7 В - 5.5 В
• Рабочая температура: -40°C - 85°C
• Корпус: VSSOP-8
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• ADC081C021CIMK от Texas Instruments
• MCP3201-BI/P от Microchip Technology
• ADS1115IDGSR от Texas Instruments

Заключение

TLV2541IDGK представляет собой надежный и компактный аналогово-цифровой преобразователь с отличными техническими характеристиками для широкого спектра применений. Этот компонент идеален для использования в современных измерительных системах, требующих высокой точности и компактности.
