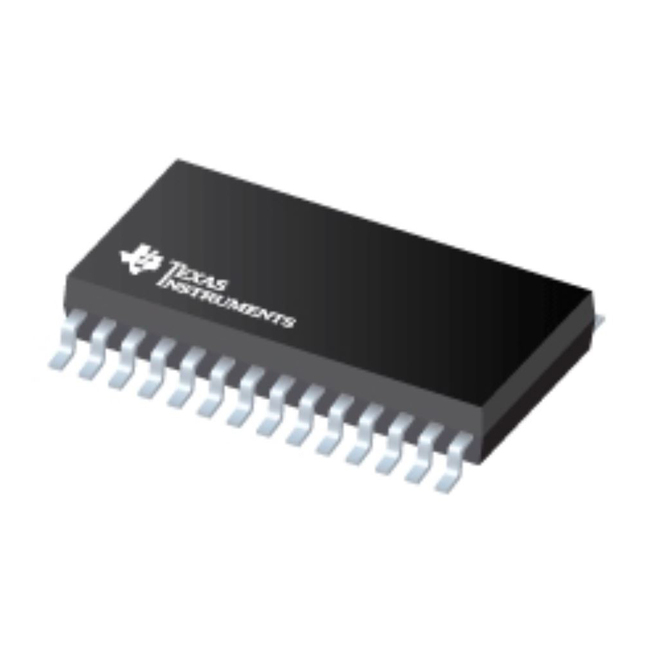

TLC69668QPWPRQ1

TLC69668QPWPRQ1 — Texas Instruments

Общее описание

TLC69668QPWPRQ1 — это мощный драйвер светодиодов (LED Driver IC) от Texas Instruments, предназначенный для автомобильных применений. Он обладает 16 выходами и поддерживает режим линейного стабилизатора тока с широтно-импульсной модуляцией (PWM) для затемнения. Этот драйвер обеспечивает надежное и эффективное управление светодиодными матрицами, что делает его идеальным для использования в автомобильных осветительных системах.

Преимущества

• Высокая надежность: Соответствие стандарту AEC-Q100 для автомобильных компонентов.
• Эффективное управление: Поддержка широтно-импульсной модуляции (PWM) для точного управления яркостью светодиодов.
• Широкий диапазон рабочих температур: Работает в широком диапазоне температур от -40°C до +125°C, что делает его подходящим для экстремальных условий эксплуатации.
• Высокая точность: Линейная стабилизация тока для каждого канала до 60 мА обеспечивает равномерную яркость всех светодиодов в матрице.

Недостатки

• Нет встроенного переключателя: Отсутствие встроенного переключателя может требовать дополнительных компонентов для некоторых схем.
• Ограниченное напряжение питания: Рабочий диапазон напряжения питания от 3В до 5.5В может не подходить для некоторых приложений с более высоким напряжением.

Типовое использование

• Автомобильные системы освещения: Фары, задние фонари, дневные ходовые огни (DRL), внутреннее освещение.
• Дисплеи и индикаторы: Использование в светодиодных дисплеях и индикаторных панелях.
• Промышленные приложения: Освещение для критических условий эксплуатации.

Рекомендации по применению

• Теплоотвод: Для оптимальной работы рекомендуется использовать адекватное охлаждение и теплоотвод, особенно в условиях высоких температур.
• Фильтрация питания: Для уменьшения помех и повышения стабильности работы рекомендуется применять качественные фильтры питания.
• Проверка рабочего диапазона: Убедитесь, что напряжение питания соответствует указанным требованиям для предотвращения повреждений устройства.

Основные технические характеристики

• Тип: Линейный стабилизатор тока
• Количество выходов: 16
• Напряжение питания (мин.): 3В
• Напряжение питания (макс.): 5.5В
• Выходное напряжение: 50В
• Выходной ток на канал: до 60 мА
• ШИМ затемнение: Поддержка
• Рабочая температура: от -40°C до +125°C
• Корпус: 28-PowerTSSOP (0.173", ширина 4.40мм)
• Уровень квалификации: Атоматобиленый, соответствует AEC-Q100

Возможные аналоги

• TLC5940: Похожий драйвер светодиодов с 16 каналами, хотя и предназначенный для более общих применений.
• TLC59711: Драйвер светодиодов с высокими характеристиками и поддержкой внутреннего ШИМ затемнения для более сложных применений.

Используя TLC69668QPWPRQ1, вы можете быть уверены в надежности и высокой эффективности вашего проекта, особенно в автомобильных осветительных системах.
