TLC545IFN

Описание TLC545IFN

Общее описание

TLC545IFN — это 8-разрядный аналого-цифровой преобразователь (АЦП) с последовательным приближением (SAR) от компании Texas Instruments. Данный компонент выполнен в корпусе PLCC на 28 выводов и предлагает надежное решение для преобразования аналоговых сигналов в цифровой формат. Благодаря своим характеристикам, TLC545IFN становится отличным выбором для применения в аудио- и видеотехнике, медицинской электронике, а также в системах управления и автоматизации.

Преимущества

• Высокая точность: 8-разрядная точность позволяет проводить точное преобразование аналоговых сигналов в цифровой формат.
• Широкий температурный диапазон: Работоспособность в температурном диапазоне от -40°C до 85°C.
• Совместимость с SPI интерфейсом: Удобный и широко используемый интерфейс для соединения с микроконтроллерами и другими цифровыми устройствами.
• Встроенный мультиплексор: Возможность выбора из 20 аналоговых входов, что упрощает интеграцию в более сложные схемы.

Недостатки

• Невысокая скорость выборки: Максимальная скорость 76 кГц может быть недостаточной для некоторых высокоскоростных применений.
• Узкое напряжение питания: Ограничение по напряжению питания 5 В, что может потребовать дополнительных регуляторов для работы в низковольтных системах.

Типовое использование

• Аудиоанализа
• Видеосистемы
• Медицинские приборы
• Промышленная автоматизация
• Устройства сбора данных

Рекомендации по применению

• Используйте внешний опорный источник напряжения для обеспечения максимальной точности.
• При соединении с микроконтроллером через SPI интерфейс, внимательно подберите тактовую частоту для обеспечения надежной передачи данных.
• Разместите байпасные конденсаторы рядом с выводами питания, чтобы минимизировать электрические шумы.

Основные технические характеристики

• Разрядность: 8 бит
• Частота выборки: До 76 кГц
• Количество входов: 20
• Тип входа: Однополярный
• Интерфейс данных: SPI
• Конфигурация: MUX-S/H-ADC
• Архитектура: SAR
• Тип опорного источника: Внешний, внутренний
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 5 В
• Рабочая температура: от -40°C до 85°C

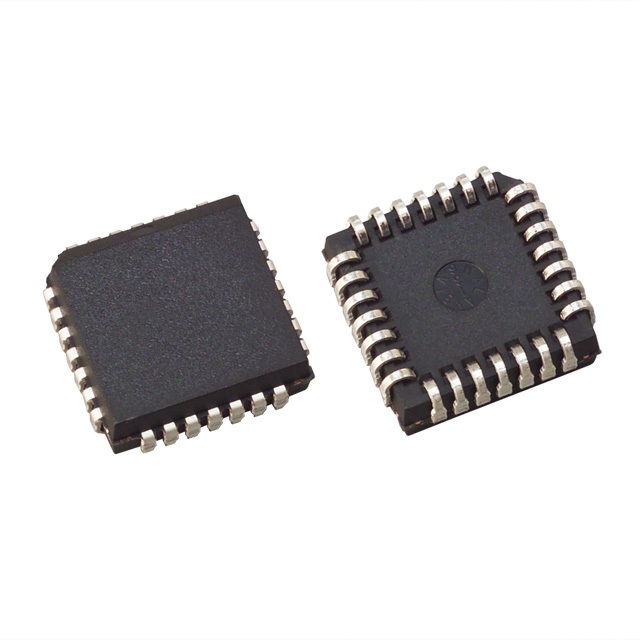

• Корпус: 28-выводной PLCC (11.51x11.51 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• ADC0808: 8-разрядный АЦП от компании Texas Instruments
• MCP3008: 10-разрядный SPI АЦП от компании Microchip Technology
• ADS7828: 12-разрядный I2C АЦП с 8 входами от Texas Instruments

Это описание предоставляет основную информацию о TLC545IFN, его характеристики, типовое применение и рекомендации по использованию. Надеюсь, это поможет вам в подборе правильного компонента для вашего проекта.
