TLC545CFN

TLC545CFN - Texas Instruments

Общее описание:

TLC545CFN - это восьмиразрядный аналого-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR) от компании Texas Instruments. Этот компонент предназначен для высокоточных измерений в различных приложениях, требующих компактного и надежного преобразования аналоговых сигналов в цифровую форму.

Преимущества:

• Высокая точность: Обеспечивает 8-разрядное разрешение, что гарантирует точные измерения.
• Множественные входы: Поддержка до 11 аналоговых входов.
• Интерфейс SPI: Упрощенный интерфейс для подключения и управления.

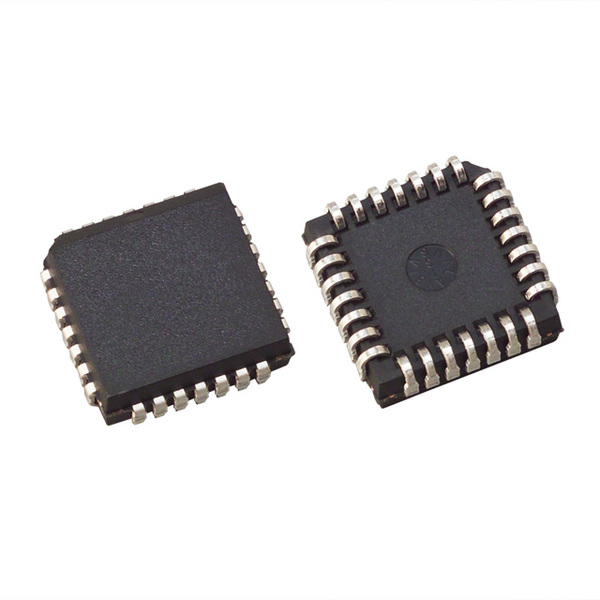

• Компактный корпус: PLCC-28 (11.51x11.51 мм) для удобства использования в компактных устройствах.

Недостатки:

• Устаревшая модель: Комплектующие могут быть ограничены в наличии, так как этот чип часто рассматривают как устаревший.
• Температурные ограничения: Рабочая температура ограничена диапазоном от 0°C до 70°C.

Типовое использование:

• Промышленные контроллеры: Преобразование сигналов с датчиков в цифровую форму для дальнейшей обработки.
• Медицинское оборудование: Высокоточные измерения биомедицинских сигналов.
• Портативные устройства: Например, в измерительных приборах и ручных мультиметрах.
• Системы автоматизации: Контроль и мониторинг различных параметров в производственных системах.

Рекомендации по применению:

• Используйте внешний стабилизированный источник опорного напряжения для достижения максимальной точности преобразования.
• Убедитесь, что аналоговые входные сигналы находятся в пределах допустимых значений для предотвращения перегрузки.
• При проектировании печатной платы необходимо уделить внимание разведению сигнальных и питающих цепей для минимизации влияния шумов.

Основные технические характеристики:

• Разрядность: 8 бит
• Частота выборки: до 76 тыс. выборок в секунду
• Количество вводов: до 11
• Интерфейс данных: SPI
• Тип архитектуры: SAR (последовательное приближение)
• Тип опорного напряжения: Внешнее и внутреннее
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Температурный диапазон: от 0°C до 70°C
• Корпус: 28-PLCC (11.51x11.51 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги:

• ADC0804LCN от National Semiconductor
• MCP3008 от Microchip Technology
• AD7820 от Analog Devices

Заключение:

Компактный и надежный TLC545CFN от Texas Instruments является отличным выбором для пользователей, которым требуется высококачественное АЦП с интерфейсом SPI и множеством входов. Многолетняя репутация Texas Instruments гарантирует надежность и стабильность работы данного компонента.
