TLC3578IDW

TLC3578IDW от Texas Instruments

Общее описание

TLC3578IDW — это высокопроизводительный 14-битный аналого-цифровой преобразователь (АЦП) с последовательно-приближенной регистрацией (SAR) от Texas Instruments. Он поддерживает обработку данных с частотой выборки до 200 тыс. выборок в секунду и может работать с четырьмя или восемью входными каналами. Благодаря своей высокой точности и скорости, этот АЦП идеально подходит для различных приложений в промышленной автоматике, медицинских приборах и других областях, требующих точного преобразования аналоговых сигналов.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность измерений.
• Высокая скорость: Частота выборки до 200k выборок в секунду.
• Множество входов: Поддержка до 8 входных каналов упрощает сбор данных с нескольких датчиков.
• Широкий диапазон напряжений: Поддерживает как аналоговые(5V), так и цифровые (2.7V ~ 5.5V) напряжения питания.
• Удобный интерфейс: Интерфейс SPI обеспечивает простую интеграцию с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Высокая цена: Могут иметься более дешёвые аналоги с меньшим разрешением.
• Потребление энергии: Высокая производительность и точность могут сопровождаться повышенным потреблением энергии.

Типовое использование

• Промышленная автоматизация
• Медицинские приборы
• Измерительные системы
• Обработка сигналов

Рекомендации по применению

1. Исследование документации: Обязательно ознакомьтесь с детальной документацией и техническими характеристиками, чтобы правильно интегрировать компонент.
2. Использование внешнего опорного напряжения: Для достижения наибольшей точности рекомендуется использовать стабильное внешнее опорное напряжение.
3. Фильтрация сигналов: Для улучшения точности измерений рекомендуется использовать входные фильтры для удаления шумов.
4. Разводка печатной платы: Обеспечьте минимальный уровень помех, правильно располагайте трассировку на печатной плате.

Технические характеристики

• Разрешение: 14 бит
• Частота выборки: до 200k выборок в секунду
• Количество входов: 4 или 8 (псевдодифференциальные или однонаправленные)
• Интерфейс: SPI
• Конфигурация: MUX-S/H-ADC
• Архитектура: SAR
• Опорное напряжение: внешнее
• Аналоговое напряжение питания: 5V
• Цифровое напряжение питания: 2.7V ~ 5.5V
• Температурный диапазон: -40°C ~ 85°C

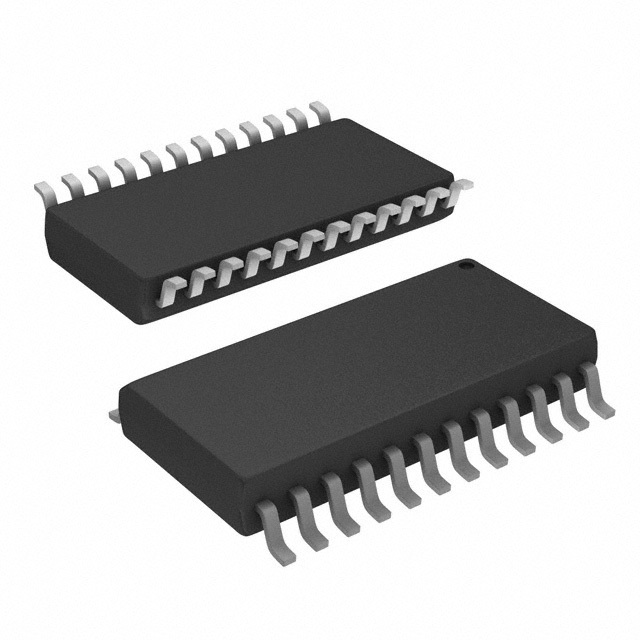

• Корпус: 24-SOIC (0.295", 7.50mm Width)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS7953 от Texas Instruments: 12-битный АЦП с 8 входами.
• AD7942 от Analog Devices: 14-битный АЦП с похожими характеристиками.
• MCP3208 от Microchip Technology: 12-битный АЦП с множеством каналов и более низкой ценой.

Заметка: В выборе аналога учитывайте конкретные требования вашего проекта, включая необходимые параметры и стоимость.
