Аналого-цифровой преобразователь TLC3548CDW от Texas Instruments

Общее описание

TLC3548CDW — это высокоточный аналого-цифровой преобразователь (ADC) с разрешением 14 бит, разработанный компанией Texas Instruments. Преобразователь основан на архитектуре SAR (последовательного приближения) и оснащен мультиплексором на 8 каналов. Он идеально подходит для приложений, где требуется высокая точность и надежность.

Преимущества

• Высокое разрешение: 14 бит обеспечивает высокую точность измерений.
• Гибкий мультиплексор: Поддержка 8 каналов позволяет использовать один чип для разных типов сигналов.
• Широкий диапазон температур: Обеспечивает стабильную работу в условиях от 0°C до 70°C.
• Широкий диапазон питания: Устройство поддерживает аналоговое питание 5В и цифровое питание от 2.7В до 5.5В, что делает его совместимым с различными системами.

Недостатки

• Требования к внешней опорной схеме: Необходимость использования внешней опорной схемы может усложнить проектирование.
• Относительно низкая скорость выборки: 200k выборок в секунду может быть недостаточно для высокоскоростных систем.

Типовое использование

• Медицинские устройства для точного измерения биомедицинских параметров.
• Промышленные датчики и системы управления.
• Системы сбора данных и мониторинга окружающей среды.
• Прецизионные измерительные приборы.

Рекомендации по применению

• Убедитесь, что используются правильные компоненты для внешней опорной схемы для достижения максимальной точности.
• Используйте фильтры для подавления шумов в аналоговом сигнале перед подачей на вход ADC.
• Обеспечьте надлежащее экранирование и заземление для минимизации электромагнитных помех.

Основные технические характеристики

• Разрядность: 14 бит
• Скорость выборки: 200k выборок в секунду
• Количество входов: 4 (псевдодифференциальные), 8 (одно-законченные)
• Тип входа: Псевдодифференциальный, одно-законченный
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор-S/H-ADC
• Архитектура: SAR
• Опорное напряжение: Внешнее, внутреннее
• Напряжение питания, аналоговое: 5В
• Напряжение питания, цифровое: от 2.7В до 5.5В
• Рабочая температура: от 0°C до 70°C

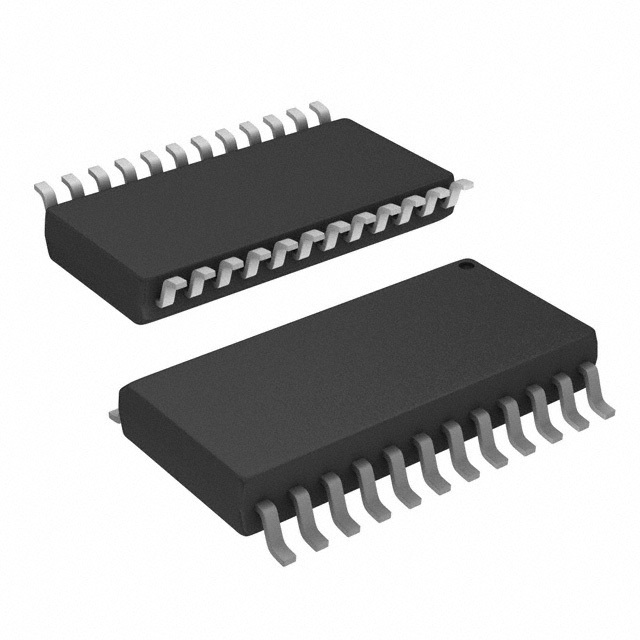

• Корпус/размер: 24-SOIC (7.50мм ширина)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• ADS7947 от Texas Instruments: 14-битный ADC с высокой скоростью выборки.
• AD7942 от Analog Devices: 14-битный SAR ADC с высокой точностью.
• MCP33131 от Microchip Technology: дорогостоящий, но точный 14-битный ADC.

Этот функционально богатый ADC отвечает требованиям широкого диапазона приложений, требующих точных измерений, и является надежным выбором для разработки сложных систем.
