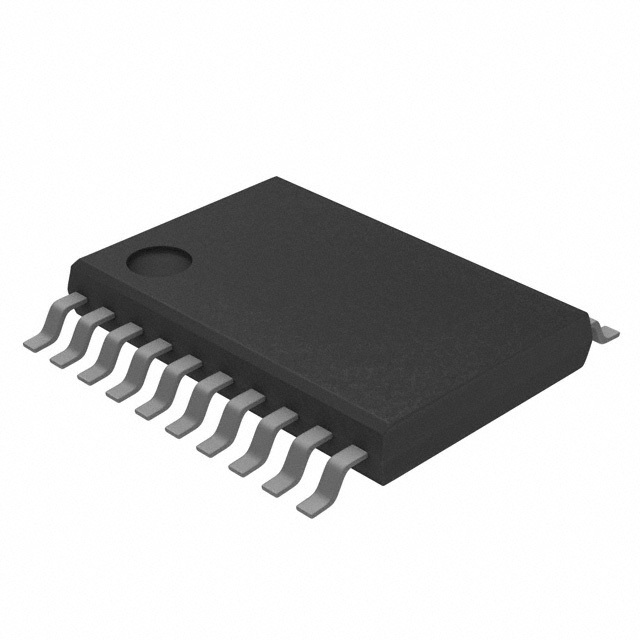

TLC3544CPWR

Общее описание

TLC3544CPWR — это высокопроизводительный 14-битный аналого-цифровой преобразователь (АЦП) с последовательным приближением (SAR) от компании Texas Instruments. Он обладает четырехканальным мультиплексором и предназначен для точного преобразования аналоговых сигналов в цифровые данные. Корпусом для него служит компактный корпус TSSOP на 20 выводов, что делает его оптимальным решением для использования в ограниченном пространстве.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность преобразования.
• Многоканальность: Четыре канала позволяют измерять несколько сигналов одновременно.
• Компактный корпус: Корпус TSSOP-20 подходит для использования в устройствах с ограниченным пространством.
• Широкий диапазон напряжений питания: Поддерживает широкий диапазон напряжений питания для аналоговой и цифровой частей.
• Удобный интерфейс: SPI интерфейс обеспечивает простую интеграцию с другими устройствами.

Недостатки

• Узкий диапазон температур: Рабочий диапазон температур ограничен, что может быть недостаточно для использования в экстремальных условиях.
• Устаревший статус: Компонент имеет статус "устаревший", что может повлиять на его доступность и поддержку в будущем.

Типовое использование

• Прецизионные измерительные системы
• Преобразователи данных в медицинских приборах
• Промышленные приборы для контроля и автоматизации
• Тестовые и измерительные оборудования

Рекомендации по применению

• Обеспечьте стабильное аналоговое и цифровое питание для минимизации цифровых шумов.
• Используйте внешние схемы защиты для входных сигналов, чтобы предотвратить повреждение компонентов.
• Следите за температурным режимом, чтобы избежать перегрева и деградации характеристик.
• При использовании SPI интерфейса учитывайте временные характеристики и требования к синхронизации.

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации: 200 ksps
• Количество входов: 4
• Тип входа: Псевдодифференциальный, однополюсный
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор С/Д-АЦП
• Число АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 5V
• Напряжение питания, цифровое: 2.7V ~ 5.5V
• Рабочая температура: 0°C ~ 70°C
• Корпус: 20-TSSOP (4.4 мм)

Возможные аналоги

• ADS8328 - Преобразователь АЦП с SAR аналогично разрядности, но с более широким диапазоном частот выборок.
• AD7949 - Преобразователь АЦП с SAR архитектурой от Analog Devices, предлагает аналогичные возможности и конфигурации.

Заключение

TLC3544CPWR от Texas Instruments является отличным выбором для приложений, где требуется высокая точность, многоканальность и компактные размеры. Он подходит для использования в разнообразных уровнях измерительных и контрольных систем, что делает его многофункциональным и универсальным компонентом для различных отраслей.
