TLC3544CDW

TLC3544CDW от Texas Instruments

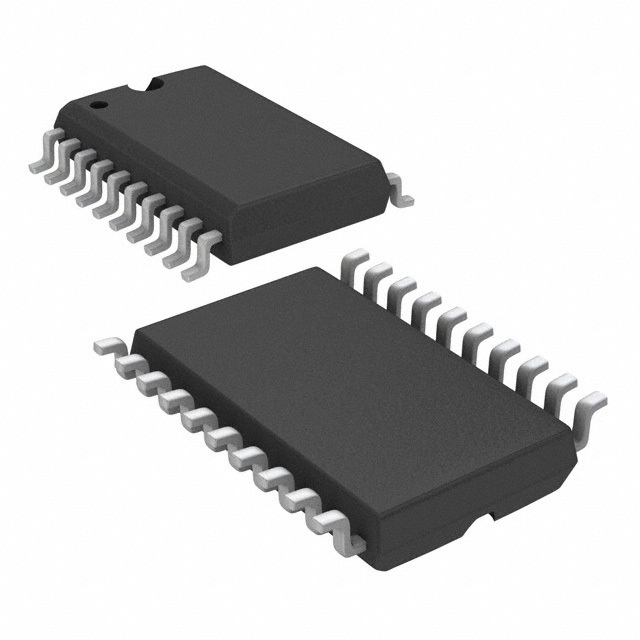

Общее описание TLC3544CDW — это высокопроизводительный 14-битный аналого-цифровой преобразователь (АЦП) с использованием архитектуры последовательного приближения (SAR). Этот компонент предоставляет четыре псевдодифференциальных или однооборотных входных канала и способен работать с частотой до 200 тысяч выборок в секунду. Чип поставляется в корпусе SOIC на 20 выводов и предназначен для поверхностного монтажа.

Преимущества

• Высокая точность преобразования благодаря 14-битной архитектуре SAR.
• Гибкость ввода с возможностью псевдодифференциальной и однооборотной конфигурации.
• Быстрая скорость выборки — до 200 тысяч операций в секунду, обеспечивающая высокую производительность системы.

Недостатки

• Ограниченный температурный диапазон (0°C ~ 70°C), ограничивающий использование в суровых условиях.
• Устаревший компонент, поэтому могут возникнуть трудности с его поиском и закупкой.

Типовое использование

• Промышленные системы управления
• Медицинские приборы
• Автоматизированные тестовые системы (ATE)
• Системы сбора данных

Рекомендации по применению

• Используйте внешние опорные напряжения для обеспечения стабильности и точности преобразований.
• Убедитесь в адекватном тепловом управлении, особенно в системах с интенсивными расчетами.
• Согласуйте параметры питания и интерфейса компонентов с другими элементами схемы.

Основные технические характеристики

• Архитектура: SAR
• Разрядность: 14-бит
• Частота выборки: до 200k выборок/сек
• Количество входов: 4 (псевдодифференциальные, однооборотные)
• Тип интерфейса данных: SPI
• Напряжение питания, аналоговое: 5V
• Напряжение питания, цифровое: 2,7V - 5,5V
• Диапазон рабочих температур: 0°C ~ 70°C
• Корпус: 20-SOIC (7,50 мм)

Возможные аналоги

• ADS7816 от Texas Instruments
• AD7942 от Analog Devices
• MCP33151 от Microchip Technology

TLC3544CDW представляет собой мощное решение для высокоточных преобразований с множеством возможных применений в различных отраслях.
