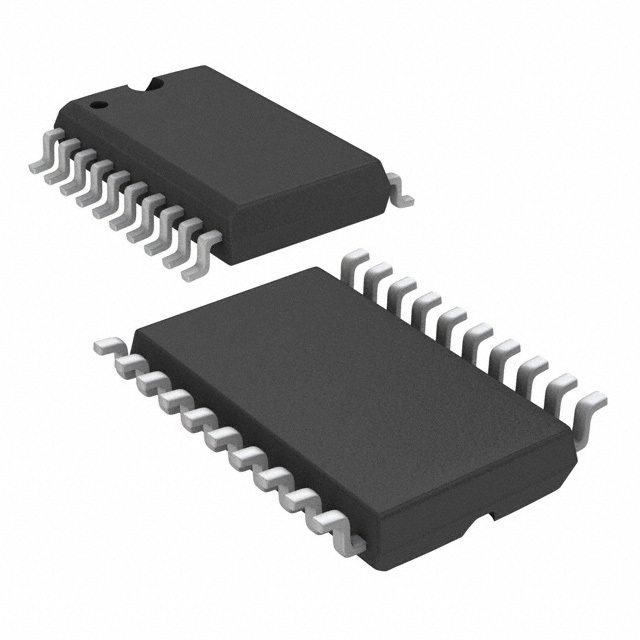

TLC2558IDW

TLC2558IDW от Texas Instruments

Общее описание

TLC2558IDW — это аналогово-цифровой преобразователь (АЦП) с 12-битовой точностью, основанный на архитектуре SAR (Successive Approximation Register). Устройство выполнено в корпусе SOIC-20 и предназначено для преобразования аналоговых сигналов в цифровые с высокой скоростью и точностью. Обладая 8 каналами ввода, этот АЦП идеально подходит для многофункциональных систем сбора данных.

Преимущества

• Высокая точность: 12-битовая точность обеспечивает высокое разрешение при преобразовании аналоговых сигналов.
• Многоканальный ввод: Поддержка до 8 аналоговых входов для многофункциональных применений.
• Высокая скорость: Возможность выполнения выборки до 400 тысяч выборок в секунду.
• Гибкость интерфейса: Поддержка интерфейса SPI для легкой интеграции с различными микроконтроллерами.
• Комбинированный режим ввода: Поддержка псевдодифференциального и одноконечного ввода.

Недостатки

• Необходимость внешнего опорного напряжения: Для работы с высокой точностью требуется внешнее опорное напряжение, что добавляет сложность в проектировании схемы.
• Требования к рабочему напряжению: Необходимость отдельного аналогового и цифрового питания (5В), что может усложнить проектирование.

Типовое использование

• Системы сбора данных
• Промышленные датчики
• Медицинское оборудование
• Прецизионные измерительные системы
• Автоматизация

Рекомендации по применению

• Для достижения максимальной точности используйте высококачественное внешнее опорное напряжение.
• Уделите внимание правильной разводке печатной платы, чтобы минимизировать шум и перекрестные наводки.
• Следите за правильным уровнем питания и соблюдением всех технических характеристик устройства, чтобы избежать ошибочного функционирования.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 400 тысяч выборок в секунду
• Количество каналов ввода: 8 (псевдодифференциальный и одноконечный ввод)
• Интерфейс данных: SPI
• Архитектура: SAR
• Опорное напряжение: внешнее, внутреннее
• Напряжение питания (аналоговое и цифровое): 5В
• Рабочая температура: от -40°C до +85°C
• Корпус: SOIC-20

Возможные аналоги

• ADS7841 от Texas Instruments
• MCP3208 от Microchip Technology
• AD7908 от Analog Devices

TLC2558IDW является оптимальным выбором для проектов, требующих высокоточной аналогово-цифровой конверсии с поддержкой нескольких каналов ввода и высокой скоростью выборки. Этот компонент найдет свое применение в различных областях, от промышленных систем до точных измерительных инструментов.
