TLC2554ID

TLC2554ID от Texas Instruments

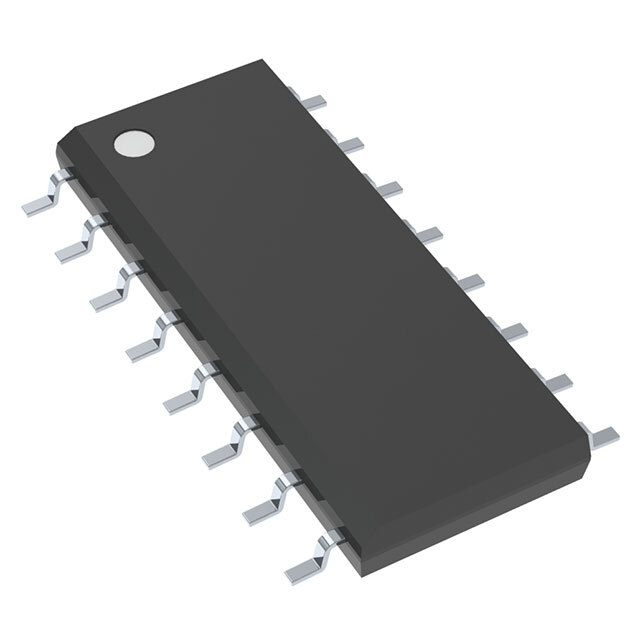

Общее описание: TLC2554ID - это 12-разрядный аналого-цифровой преобразователь (ADC) с последовательной приближенной регистровой архитектурой (SAR) от компании Texas Instruments. Устройство заключено в компактный корпус типа SOIC-16 и способно выполнять преобразования со скоростью до 400 тысяч выборок в секунду.

Преимущества:

• Высокая точность 12-разрядного преобразования.
• Быстрая скорость выборки до 400 KSPS.
• Поддержка нескольких входных каналов (псевдо-дифференциальный и одиночный оконечный).
• Широкий диапазон рабочих температур (от -40°C до +85°C).

Недостатки:

• Ограниченная скорость по сравнению с более высокоразрядными или специализированными ADC.
• Требуется внешнее опорное напряжение для некоторых конфигураций.

Типовое использование:

• Обработка сигналов в реальном времени.
• Управление промышленным оборудованием.
• Цифровые осциллографы и измерительные приборы.
• Системы автоматического управления.
• Медицинская техника и научные приборы.

Рекомендации по применению:

• Для достижения максимальной точности и производительности используйте качественные компоненты цепи фильтрации.
• Убедитесь в надёжности соединений и пайки, чтобы избежать проблем с подачей сигналов и помех.
• Для балансировки нагрузки и улучшения помехоустойчивости используйте псевдо-дифференциальный режим.

Основные технические характеристики:

• Разрядность: 12 бит
• Скорость выборки: до 400 тыс. выборок в секунду
• Количество входов: 3, 4 (псевдо-дифференциальные, одиночные оконечные)
• Интерфейс данных: SPI
• Конфигурация: MUX-S/H-ADC
• Архитектура: SAR (последовательно-приближённый регистр)
• Тип опорного напряжения: внешнее, внутреннее
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Рабочая температура: от -40°C до +85°C
• Корпус: SOIC-16 (ширина 0.154", 3.90 мм)

Возможные аналоги:

• ADS7841 от Texas Instruments
• MCP3208 от Microchip Technology
• ADCS7476 от Analog Devices

Заключение

TLC2554ID – универсальный и надёжный ADC, подходящий для различных приложений, требующих высокой точности и скорости преобразования. Учитывая его свойства и технические характеристики, он идеален для применения в системах управления, измерительных приборах и других областях, где важны точность и скорость обработки данных.
