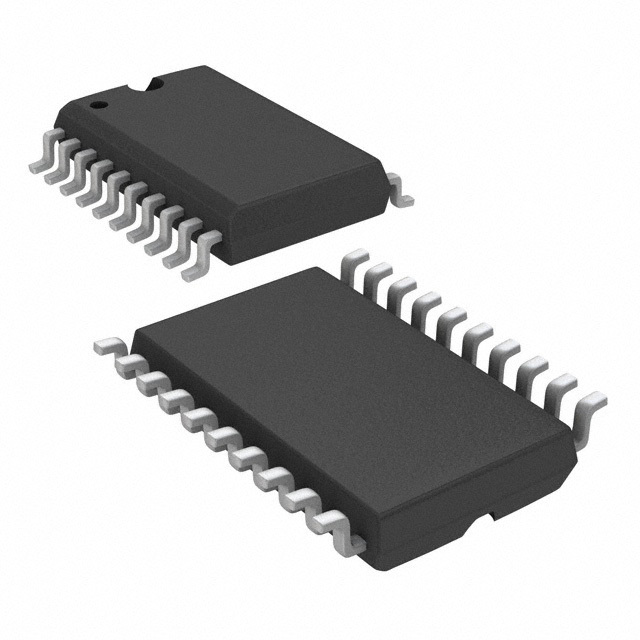

TLC2543IDW

TLC2543IDW от Texas Instruments

Общее описание

TLC2543IDW — это 12-битный аналого-цифровой преобразователь (АЦП) с последовательной приближенной регистровой архитектурой (SAR) производства компании Texas Instruments. Этот компонент предназначен для точного преобразования аналоговых сигналов в цифровые данные и оснащен 11 аналоговыми входами, что позволяет ему обрабатывать несколько каналов. Поставляется в корпусе SOIC-20.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность измерений.
• Многочисленные входы: 11 аналоговых входов позволяют обрабатывать несколько сигналов с помощью одного компонента.
• Низкое энергопотребление: Идеально подходит для встроенных систем и портативных приложений.
• Широкий диапазон температур: Устойчивость к широкому диапазону температур (-40°C до 85°C) делает его надежным для различных условий эксплуатации.
• Простое подключение: Интерфейс SPI обеспечивает лёгкое подключение к микроконтроллерам и процессорам.

Недостатки

• Внешняя ссылка: Требует внешнего опорного напряжения, что может потребовать дополнительных компонентов в вашей схеме.
• Ограниченная рабочая частота: Максимальная частота выборки 66 кГц может быть недостаточной для некоторых высокоскоростных приложений.

Типовое использование

• Измерительные системы: Используется для точного измерения аналоговых сигналов в различных измерительных приборах.
• Промышленные контроллеры: Подходит для применения в промышленных автоматизированных системах.
• Портативные устройства: Благодаря низкому энергопотреблению, идеально подходит для мобильных и автономных систем.
• Системы управления: Используется в различных системах управления для мониторинга и обработки данных.

Рекомендации по применению

• Настройте правильное внешнее опорное напряжение для достижения максимальной точности измерений.
• Используйте подходящие фильтры для предотвращения попадания шумов на аналоговые входы.
• Проверьте совместимость интерфейса SPI с вашим микроконтроллером для обеспечения корректного обмена данными.
• Учтите максимальную частоту выборки при разработке системы для обеспечения необходимой производительности.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки (в секунду): 66 кГц
• Количество входов: 11
• Тип входа: Однополярный
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор - Зажим и удержание - АЦП (MUX-S/H-ADC)
• Отношение S/H:ADC: 1:1
• Количество АЦП: 1
• Архитектура: SAR
• Тип ссылки: Внешняя
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 20-SOIC (7.50 мм ширина)
• Тип крепления: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7888 от Analog Devices
• MCP3208 от Microchip Technology
• ADS7841 от Texas Instruments

Этот высокоэффективный и надежный АЦП от Texas Instruments станет отличным выбором для ваших проектов аналогово-цифрового преобразования.
