TLC2543CFN

TLC2543CFN от Texas Instruments

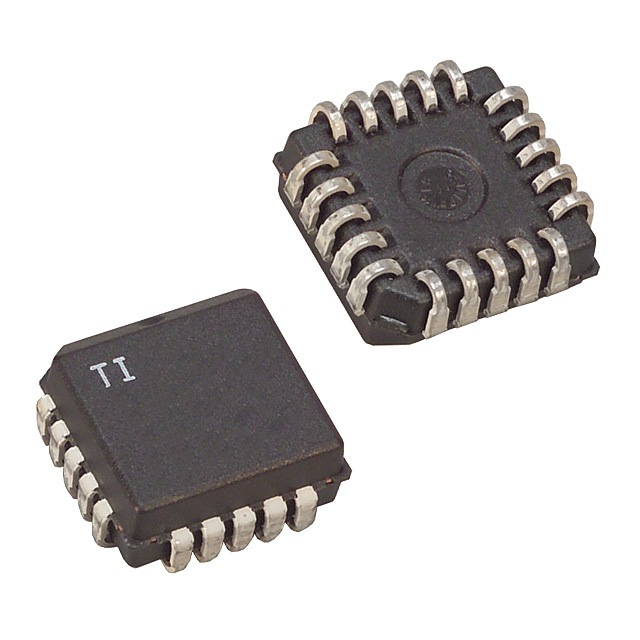

Общее описание: TLC2543CFN - это 12-битный аналогово-цифровой преобразователь (АЦП) от компании Texas Instruments, который использует архитектуру последовательного приближения (SAR). Он имеет высокий уровень точности и предоставляет до 11 входных каналов с возможностью мультиплексирования. АЦП выполнен в корпусе 20-PLCC (9x9) и предназначен для поверхностного монтажа.

Преимущества:

• Высокоточное 12-битное разрешение.
• Поддержка до 11 одноконцевых входных каналов.
• Простота интеграции благодаря SPI-интерфейсу для передачи данных.
• Надежная работа при различных условиях благодаря внешнему опорному напряжению.
• Выполнен в компактном 20-выводном корпусе PLCC, что упрощает монтаж на печатные платы.

Недостатки:

• Ограниченный диапазон рабочих температур (от 0°C до 70°C).
• Требование внешнего опорного напряжения, что может потребовать дополнительных компонентов на плате.
• Отсутствие встроенных дополнительных функций, таких как усилители или фильтры.

Типовое использование:

• Системы управления.
• Измерительные приборы.
• Медицинское оборудование.
• Промышленные контроллеры.
• Цифровые мультиметры.

Рекомендации по применению:

• Используйте качественные внешние источники опорного напряжения для обеспечения точности преобразований.
• Обеспечьте достаточный уровень фильтрации входных аналоговых сигналов для минимизации шумов.
• Следите за температурным режимом эксплуатации компонента, обеспечивая достаточное охлаждение при необходимости.

Основные технические характеристики:

• Разрядность: 12 бит
• Частота выборки: до 66 kHz
• Количество входов: 11 одноконцевых
• Тип входа: Одноконцевой
• Интерфейс данных: SPI
• Конфигурация: Мультиплексирование, захват/хранение - АЦП
• Соотношение ADC: 1:1
• Количество АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое): 5V
• Напряжение питания (цифровое): 5V
• Температурный диапазон: от 0°C до 70°C
• Корпус: 20-PLCC (9x9)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• MCP3208 от Microchip Technology.
• ADS7861 от Texas Instruments.
• AD7490 от Analog Devices.

TLC2543CFN - отличный выбор для систем, требующих точного аналогово-цифрового преобразования с несколькими входными каналами. Texas Instruments, как всегда, гарантирует высокое качество и надежность своих компонентов.
