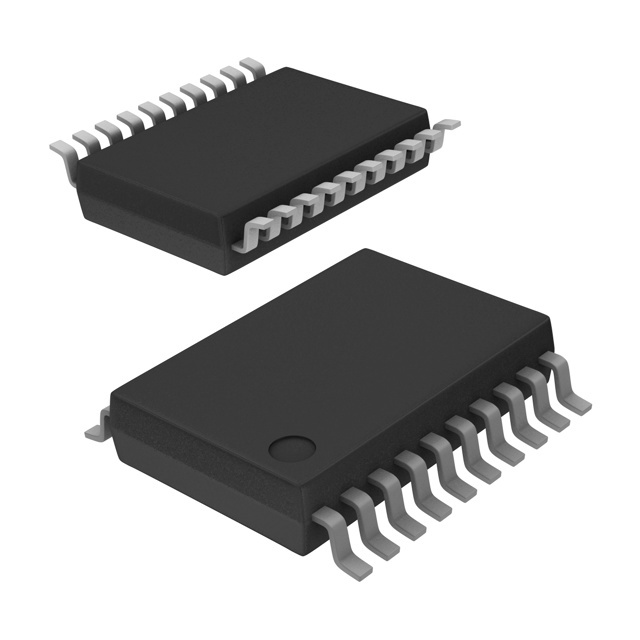

TLC2543CDB

TLC2543CDB от Texas Instruments

Общее описание: TLC2543CDB - это 12-битный аналогово-цифровой преобразователь (АЦП) с последовательным приближением от Texas Instruments. Этот компонент предназначен для точного преобразования аналоговых сигналов в цифровой формат, обеспечивая высокую точность, стабильность и быстродействие. АЦП включен в компактный корпус SSOP-20, что делает его идеальным выбором для систем с ограниченным пространством.

Преимущества:

• Высокая точность: 12-битный АЦП для точных измерений.
• Многоканальность: Поддерживает до 11 аналоговых входов, что позволяет использовать устройство для мультиканальных систем.
• Высокая скорость выборки: Обеспечивает выборку до 66 кГц.
• Универсальный интерфейс: Совместим с SPI-интерфейсом, упрощая интеграцию с микроконтроллерами.
• Компактность: Корпус SSOP-20 позволяет экономить пространство на печатной плате.

Недостатки:

• Узкий температурный диапазон: Рабочий температурный диапазон ограничен 0°C ~ 70°C, что может не подходить для всех применений.
• Внешний источник опорного напряжения: Требуется внешний источник опорного напряжения, что может добавить к сложности схемы.

Типовое использование:

• Системы сбора данных
• Автоматизированные системы управления
• Медицинские приборы
• Промышленные и бытовые измерительные приборы

Рекомендации по применению:

• Используйте высококачественные внешние источники опорного напряжения для обеспечения максимальной точности работы АЦП.
• При проектировании печатной платы учитывайте размер корпуса SSOP-20 для оптимального размещения.
• Следите за правильностью подключения SPI-интерфейса к микроконтроллеру для корректного обмена данными.

Основные технические характеристики:

• Разрядность: 12 бит
• Частота выборки: до 66 кГц
• Количество входов: 11
• Тип входа: Однополярный
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор-СХ-ADC
• Архитектура: SAR (последовательное приближение)
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Рабочий температурный диапазон: 0°C ~ 70°C
• Корпус: SSOP-20 (ширина 5,3 мм)
• Тип монтажа: Поверхностный

Возможные аналоги:

• ADS7841E: Аналогичный 12-битный АЦП от Texas Instruments.
• MCP3208-CI/P: 12-битный, 8-канальный АЦП от Microchip Technology, аналог с похожими характеристиками.

Этот надежный и точный АЦП идеально подходит для различных приложений, требующих высокую производительность в компактной форме.
