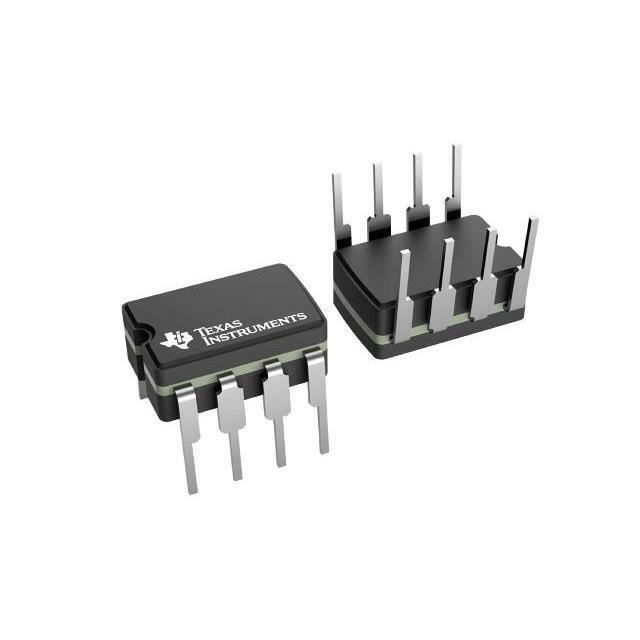

Описание TLC2202AMJGB от Texas Instruments

Общее описание

TLC2202AMJGB — это двухканальный операционный усилитель на основе технологии CMOS от Texas Instruments. Применение новейших разработок в области линейной комплементарной металлическо-оксидной полупроводниковой (LinCMOS™) технологии предоставляет высокую производительность, низкий уровень шума и минимальные смещения входного тока и напряжения. Эти особенности делают компонент идеальным для высокоточных приложений и управления сигналом.

Преимущества

• Низкий уровень шума: Минимизирует фоновые помехи и улучшает сигнал/шум.
• Низкое смещение входного напряжения: Обеспечивает высокую точность при малых сигналах.
• Rail-to-Rail выход: Обеспечивает максимальный диапазон выходного сигнала, улучшая использование источника питания.
• Низкий входной ток: Идеально для приложений с высокоомными источниками.
• Высокое соотношение частотных характеристик и искажения (GBW): 1.9 МГц для широкого диапазона приложений.

Недостатки

• Возможное влияние паразитных емкостей: Влияет на высокочастотную стабильность схемы при неправильном использовании.

Типовое использование

• Прецизионное измерение в медицинской технике и аналитических приборах.
• Усиление сигналов от высокоомных источников.
• Обработка аудио и видео сигналов с высоким качеством.
• Применения в управлении процессами и промышленной автоматизации.

Рекомендации по применению

• Используйте экранированные кабели для минимизации электромагнитных помех.
• При разводке печатной платы старайтесь минимизировать длину соединений между компонентами, чтобы избежать паразитных индукций и емкостей.
• Рекомендуется добавить байпасные конденсаторы рядом с питающими выводами для стабильной работы.

Основные технические характеристики

• Архитектура: CMOS
• Количество каналов: 2
• Тип выхода: Rail-to-Rail
• Скорость нарастания сигнала (Slew Rate): 2.7В/мкс
• Ширина полосы: 1.9 МГц
• Ток входного смещения: 1 пА
• Сдвиг входного напряжения: 80 мкВ
• Ток потребления: 1.8 мА (на один канал)
• Максимальный ток выхода / канал: 50 мА
• Диапазон питающего напряжения: от 4.6 В до 16 В
• Рабочая температура: от -55°C до 125°C
• Тип монтажа: Сквозное отверстие
• Корпус: 8-CDIP (0.300", 7.62 мм)

Возможные аналоги

• TLV2372: Альтернативный двухканальный CMOS операционный усилитель от Texas Instruments.
• MCP6002: Двуканальный операционный усилитель от Microchip Technology с аналогичными характеристиками.
• AD8609: Операционный усилитель от Analog Devices с низким уровнем шума и подобными параметрами.

Этот усилитель подходит для различных применений, где требуется высокое качество, надежность и низкий уровень шума при сохранении высокой точности.
