TLC1542IDWR

Описание для TLC1542IDWR от Texas Instruments

Общее описание

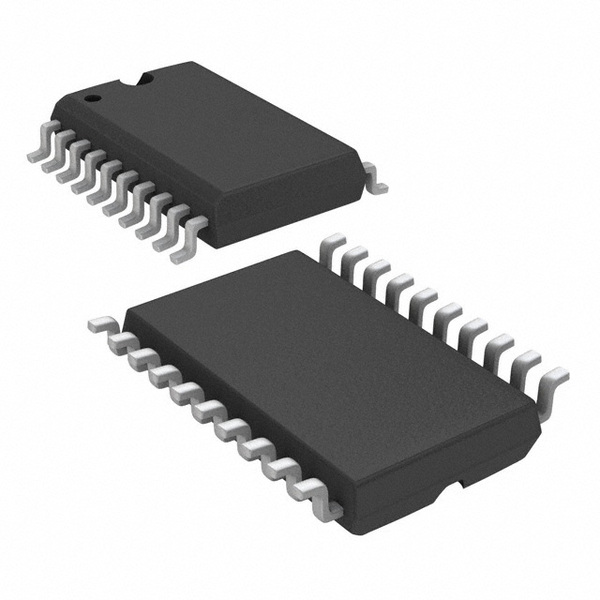

TLC1542IDWR — это 10-битный аналого-цифровой преобразователь (АЦП) с последовательной аппроксимацией (SAR), разработанный компанией Texas Instruments. Этот компонент содержит 11 внешних аналоговых входов, что делает его идеальным для многоканальных приложений. Он выполнен в корпусе 20-SOIC, обеспечивая компактное размещение на плате.

Преимущества

• Высокая точность: 10-битная разрешающая способность обеспечивает точные результаты преобразования.
• Многоканальность: 11 аналоговых каналов позволяет измерять несколько сигналов одновременно.
• Широкий диапазон рабочих температур: от -40°C до 85°C, что делает его пригодным для различных промышленных условий.
• Компактный корпус: 20-SOIC подходит для поверхностного монтажа, обеспечивая высокую плотность компонентов на плате.

Недостатки

• Устаревший статус: TLC1542IDWR сейчас считается устаревшим, и могут быть трудности с его закупкой и поддержкой.
• Относительно низкая скорость выборки: 38k выборок в секунду может быть недостаточно для некоторых высокоскоростных приложений.

Типовое использование

• Множество аналоговых измерений: Идеален для приложений, требующих мультиканальное аналогово-цифровое преобразование, таких как системы мониторинга и управления.
• Встраиваемые системы: Используется в микроконтроллерах и других встраиваемых системах для обработки аналоговых сигналов.

Рекомендации по применению

• Референсное напряжение: Используйте внешнее референсное напряжение для улучшения точности преобразования.
• Цифровой интерфейс: Убедитесь, что ваше устройство поддерживает SPI интерфейс для обмена данными с этим АЦП.
• Монтаж: Из-за его компактного корпуса 20-SOIC, рекомендуется использовать аккуратный монтаж поверхностного типа для надёжного соединения.

Основные технические характеристики

• Разрешение: 10 бит
• Скорость выборки: 38k выборок в секунду
• Количество входов: 11
• Тип входа: Однополярный
• Интерфейс данных: SPI
• Конфигурация: MUX-S/H-ADC
• Референсное напряжение: Внешнее
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Рабочий температурный диапазон: от -40°C до 85°C
• Корпус: 20-SOIC (ширина 7.50 мм)
• Тип монтажа: Поверхностный

Возможные аналоги

• ADS1015: от Texas Instruments, 12-битный АЦП, I2C интерфейс, более высокая скорость выборки.
• MCP3008: от Microchip Technology, 10-битный АЦП, 8 каналов, SPI интерфейс.

TLC1542IDWR — надежный выбор для проектирования систем с мультиканальными аналоговыми входами, хотя его статус "устаревший" может заставить вас рассмотреть более новые решения.
