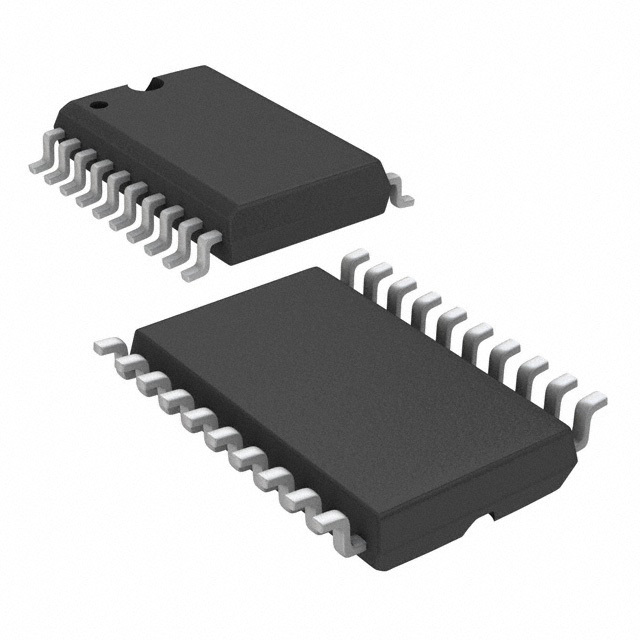

TLC1542CDW

TLC1542CDW от Texas Instruments

Общее описание:

TLC1542CDW – это 10-битный аналого-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register), имеющий 11 входов и поддерживающий интерфейс SPI. Этот компонент предназначен для преобразования аналоговых сигналов в цифровые данные с точностью до 10 бит, обеспечивая высокую скорость преобразования и надежные характеристики.

Преимущества:

• Высокая точность благодаря разрядности 10 бит.
• Многообразие входов: 11 аналоговых входов позволяют подключать несколько источников сигнала.
• Низкое потребление энергии: низкое энергопотребление делает его идеальным для использования в портативных и энергосберегающих устройствах.
• Интерфейс SPI: простота интеграции с микроконтроллерами и другими цифровыми устройствами.
• Компактный корпус: корпус 20-SOIC облегчает интеграцию в различные печатные платы и устройства.

Недостатки:

• Ограниченный диапазон температур: компонент предназначен для работы в диапазоне температур от 0°C до 70°C, что может быть недостаточно для некоторых промышленных применений.
• Внешний опорный сигнал: необходимость использования внешнего опорного сигнала может усложнить схемотехническое решение.

Типовое использование:

• Цифровые измерительные приборы: использование в мультиметрах, осциллографах и других измерительных устройствах.
• Медицинское оборудование: мониторинг параметров пациента и диагностика.
• Промышленные системы управления: датчики и контроллеры в автоматизированных системах и производственных линиях.
• Портативные устройства: сбор и обработка данных в устройствах с ограниченным энергопотреблением.

Рекомендации по применению:

• Обеспечьте стабильное питание и качественный внешний опорный сигнал для достижения максимальной точности преобразования.
• Используйте адекватные фильтры для минимизации шумов и помех в аналоговых сигналах.
• Разместите компоненты с учетом их теплового режима для обеспечения надежной работы.

Основные технические характеристики:

• Разрядность: 10 бит
• Скорость выборки: до 38k выборок в секунду
• Количество входов: 11 (с одиночным окончанием)
• Интерфейс данных: SPI
• Архитектура: SAR
• Тип опорного сигнала: Внешний
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Рабочая температура: от 0°C до 70°C
• Корпус: 20-SOIC (ширина 7,50 мм)

Возможные аналоги:

• ADC0804 от Texas Instruments
• AD7476A от Analog Devices
• MCP3008 от Microchip Technology

TLC1542CDW является отличным выбором для различных приложений, требующих точного и высокоскоростного аналого-цифрового преобразования.
