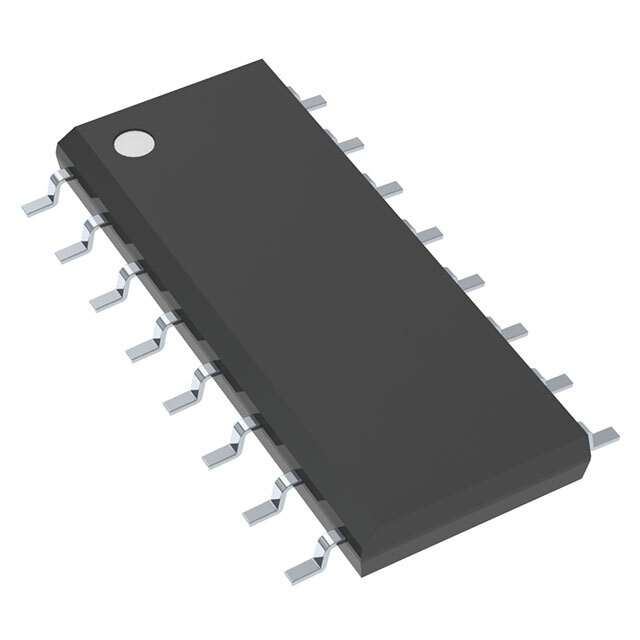

TLC1514ID от Texas Instruments

Общее описание

TLC1514ID — это высококачественный 10-битный аналого-цифровой преобразователь (АЦП) с архитектурой SAR (последовательного приближения). Он разработан компанией Texas Instruments и поставляется в корпусе SOIC-16. Этот АЦП предназначен для преобразования аналоговых сигналов в цифровые данные с высокой точностью и скоростью.

Преимущества

• Высокая точность: 10-битное разрешение обеспечивает высокую точность цифрового представления аналоговых сигналов.
• Высокая скорость выборки: Скорость выборки до 400 тысяч выборок в секунду (400 kSPS).
• Многоразрядное входное подключение: Поддерживает до 4 псевдодифференциальных или одинарных входных каналов.
• Удобный интерфейс: SPI-интерфейс для легкого подключения к микроконтроллерам и другим цифровым устройствам.
• Гибкое питание: Питается от 5V для как аналоговых, так и цифровых цепей.
• Компактный и стандартный корпус: Поставляется в корпусе SOIC-16, что упрощает монтаж на печатных платах.

Недостатки

• Не поддерживает очень высокие частоты: Для задач, требующих выборки с частотой выше 400 kSPS, понадобится более производительная модель.
• Ограниченный набор входов: Поддерживает максимум 4 аналоговых входа, что может быть недостаточно для некоторых приложений.

Типовое использование

• Микроконтроллерные системы: Для преобразования аналоговых сигналов от датчиков в цифровой формат.
• Метеостанции: Сбор данных с аналоговых датчиков.
• Автоматизация и управление процессами: Для мониторинга и контроля различных параметров.
• Медицинские устройства: Преобразование сигналов от медицинских сенсоров для последующего анализа.

Рекомендации по применению

• Отлаживайте систему заземления: Для минимизации шумов и достижения наивысшей точности следует обеспечить качественное заземление системы.
• Используйте экранированные кабели: Для подключения аналоговых сигналов используйте экранированные кабели, чтобы уменьшить вероятность наводок.
• Настройка референсного напряжения: Обеспечьте стабильное внешнее референсное напряжение для достижения лучших характеристик.

Основные технические характеристики

• Разрядность: 10 бит
• Скорость выборки: до 400 kSPS
• Количество входов: 3 или 4 псевдодифференциальных/одинарных
• Тип входа: Псевдодифференциальный, одинарный
• Тип данных интерфейса: SPI
• Архитектура: SAR
• Референсное напряжение: Внешнее или встроенное
• Напряжение питания: 5V как для аналоговой, так и для цифровой частей
• Диапазон температур: -40°C ~ +85°C
• Корпус: SOIC-16

Возможные аналоги

• AD574A от Analog Devices
• MCP3004 от Microchip Technology
• ADS8320 от Texas Instruments

Надеюсь, это описание окажется полезным для вашего проекта!
