TL5001AMJGB

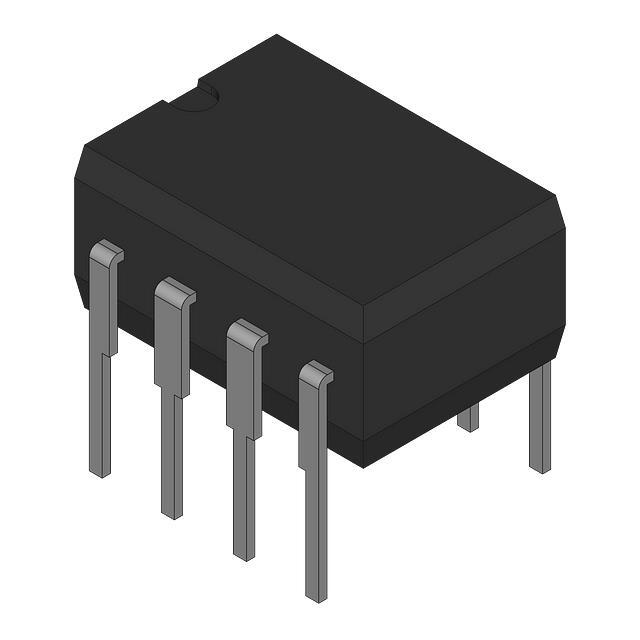

PWM-контроллер TL5001AMJGB от Texas Instruments

Общее описание

TL5001AMJGB от компании Texas Instruments — это ШИМ-контроллер, предназначенный для управления импульсными источниками питания. Это устройство может использоваться для реализации преобразователей типа Boost, Buck и Flyback (увеличение, уменьшение и обратноходовые преобразователи). Контроллер обеспечивает большое количество функций, таких как контроль времени задержки, частоты, а также мягкий пуск.

Преимущества

• Широкий диапазон входного напряжения: от 3.6 В до 40 В.
• Регулируемая частота: от 20 кГц до 500 кГц.
• Наличие функции мягкого старта: предотвращает высокие пусковые токи.
• Компактный корпус: 8-CDIP, что облегчает монтаж на плату.

Недостатки

• Отсутствие синхронного выпрямителя: может привести к меньшей эффективности в некоторых приложениях.
• Ограниченное количество выводов: может не подходить для сложных схем с большим количеством периферийных компонентов.

Типовое использование

• Источники питания типа Boost, Buck и Flyback.
• Регулируемые источники питания.
• Блоки питания для промышленных и потребительских устройств.

Рекомендации по применению

• Рекомендуется использовать подходящие выходные фильтры для уменьшения пульсаций и шума.
• Обеспечить надлежащий отвод тепла для поддержания стабильной работы устройства.
• Резисторы и конденсаторы для установки частоты должны подбираться тщательно, чтобы соответствовать требованиям конкретного применения.

Основные технические характеристики

• Напряжение питания (Vcc/Vdd): 3.6 В ~ 40 В.
• Частота переключения: 20 кГц ~ 500 кГц.
• Рабочий температурный диапазон: от -55°C до 125°C.
• Тип корпуса: 8-CDIP.

Возможные аналоги

• TL494: еще один ШИМ-контроллер от Texas Instruments с похожим функционалом.
• UC3842: популярный контроллер для импульсных источников питания, предлагающий высокую эффективность.

Заключение

TL5001AMJGB от Texas Instruments является универсальным решением для реализации различных импульсных преобразователей. Благодаря своим широким возможностям и надежности, этот контроллер подходит для широкого диапазона приложений, от промышленных систем до потребительской электроники.
