TL1963A-33EVM

TL1963A-33EVM от Texas Instruments

Общее описание

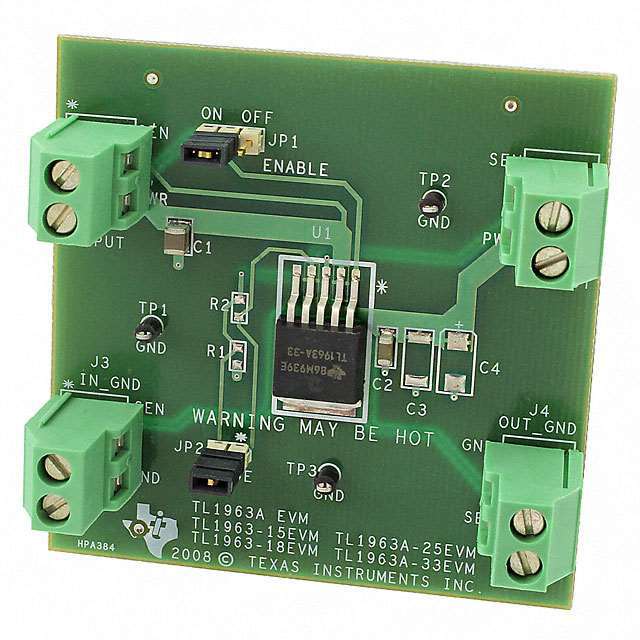

TL1963A-33EVM - это демонстрационная плата для микросхемы линейного регулятора напряжения TL1963A-33 от Texas Instruments. Плата полностью укомплектована и позволяет удобно тестировать и оценивать работу регулятора, а также его параметры в различных режимах. Микросхема TL1963A-33 предназначена для обеспечения фиксированного выходного напряжения 3.3V с высоким уровнем стабильности и низким значением шума при входных напряжениях в диапазоне от 2.5V до 20V.

Преимущества

• Высокая точность: Обеспечивает фиксированное выходное напряжение 3.3V с малым отклонением.
• Высокий выходной ток: Поддержка выходного тока до 1.5A.
• Широкий диапазон входных напряжений: Работает при входных напряжениях от 2.5V до 20V.
• Низкий уровень шума: Отлично подходит для приложений, требующих минимизации шумов.

Недостатки

• Рассеивание тепла: При больших токах может потребоваться дополнительное охлаждение для предотвращения перегрева.
• Фиксированное напряжение: Не подходит для приложений, требующих переменного выходного напряжения.

Типовое использование

• Телекоммуникационные устройства: Используется в источниках питания для систем связи.
• Компьютерная техника: Снабжает энергией микросхемы и другие компоненты.
• Промышленные системы: Обеспечивает питание для разнообразных датчиков и контроллеров.

Рекомендации по применению

• Охлаждение: При высоких нагрузках рекомендуется обеспечить адекватное рассеивание тепла.
• Фильтрация: Добавление фильтрующих конденсаторов на входе и выходе повысит стабильность и уменьшит уровень шума.
• Защита: Встроенная защита от перенапряжения и перегрузки по току будет полезна для повышения надёжности системы.

Основные технические характеристики

• Выходное напряжение: 3.3V
• Выходной ток: до 1.5A
• Диапазон входных напряжений: 2.5V - 20V
• Тип регулятора: Положительный фиксированный
• Уровень шума: Низкий
• Плата: Полностью укомплектована
• Используемая микросхема: TL1963A-33

Возможные аналоги

• LD1117-3.3 от STMicroelectronics: Типовой линейный регулятор с выходным напряжением 3.3V и выходным током до 1A.
• AMS1117-3.3 от Advanced Monolithic Systems: Компактный линейный регулятор с номинальным выходным напряжением 3.3V.

TL1963A-33EVM предоставляет удобную платформу для тестирования и разработки приложений с использованием линейного регулятора TL1963A-33. Он идеально подходит для инженеров и разработчиков, ищущих стабильное и надежное решение для регулирования напряжения.
