TL1963A-18EVM от Texas Instruments

Общее описание

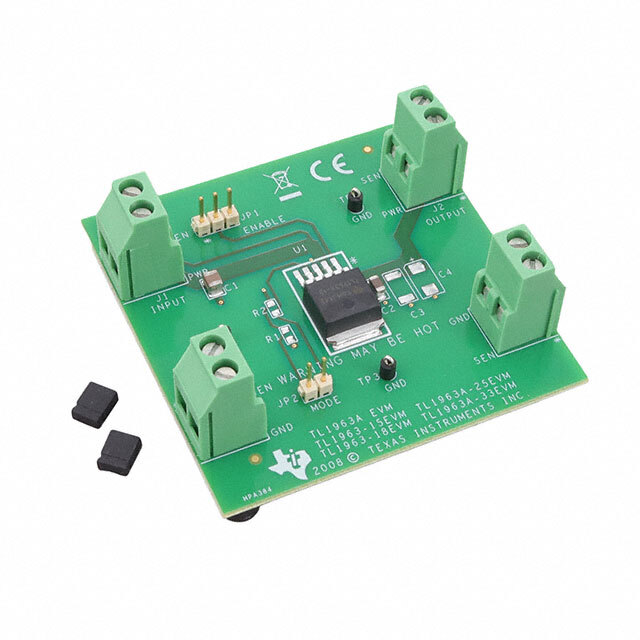

TL1963A-18EVM - это оценочный модуль, разработанный Texas Instruments для демонстрации и тестирования высокоэффективного линейного стабилизатора напряжения TL1963A с фиксированным выходным напряжением 1.8 В. Данный стабилизатор отличается низким уровнем шума и способностью работать при высоких токах нагрузки до 1.5 А.

Преимущества

• Высокая точность стабилизации: обеспечивает стабильное выходное напряжение 1.8 В при изменениях входного напряжения и нагрузки.
• Низкий уровень шума: идеально подходит для чувствительных к шуму приложений, таких как аудио и RF системы.
• Высокий ток нагрузки: способен обеспечивать ток до 1.5 А, что делает его подходящим для широкого спектра приложений.
• Широкий диапазон входного напряжения: от 2.5 В до 20 В, что делает модуль универсальным для различных источников питания.

Недостатки

• Высокий коэффициент разложения мощности: линейные стабилизаторы обычно менее эффективны по сравнению с импульсными преобразователями, особенно при большом разнице между входным и выходным напряжением.

Типовое использование

TL1963A-18EVM используется для:

• Обучения и ознакомления с работой линейного стабилизатора TL1963A
• Прототипирования и тестирования устройств, требующих стабильного питания 1.8 В
• Анализа характеристик стабилизатора в условиях реальной нагрузки

Рекомендации по применению

• Убедитесь в правильности подключения входного напряжения в указанном диапазоне (2.5 В - 20 В)
• Обеспечьте достаточное теплоотведение для стабилизатора, так как при высоких токах нагрузки и большой разнице напряжений он может сильно нагреваться
• Используйте качественные фильтрующие конденсаторы для минимизации шума

Основные технические характеристики

• Выходное напряжение: 1.8 В
• Ток нагрузки: до 1.5 А
• Входное напряжение: 2.5 В - 20 В
• Тип регулятора: положительный фиксированный
• Уровень шума: низкий
• Форм-фактор платы: полностью укомплектованная

Возможные аналоги

• LM317: регулируемый линейный стабилизатор от Texas Instruments, диапазон выходного напряжения от 1.2 В до 37 В
• LT1085: высокотоковый линейный стабилизатор от Analog Devices с фиксированным и регулируемым выходным напряжением

Для получения более подробной информации о данном продукте, пожалуйста, посетите официальный сайт Texas Instruments.
