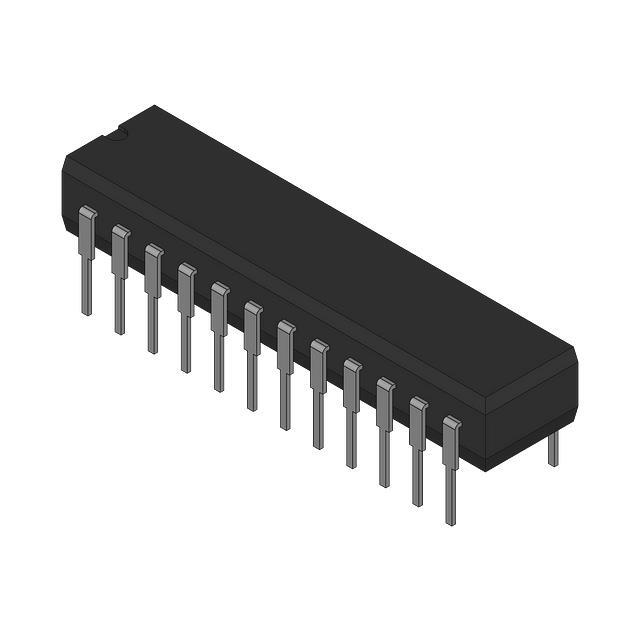

TIBPAL20R8-20MJT от Texas Instruments

Общее описание

TIBPAL20R8-20MJT - это программируемое логическое устройство (PLD) типа PAL, разработанное компанией Texas Instruments. Оно обеспечивает гибкость в проектировании цифровых схем с использованием макроячеек для реализации разнообразных логических функций.

Основные преимущества

• Гибкость в проектировании: Возможность программирования позволяет адаптировать устройство под конкретные задачи.
• Высокая скорость работы: Время задержки переключения составляет всего 20 нс, что обеспечивает высокую производительность.
• Компактный размер: Корпус PLD позволяет уменьшить пространство, занимаемое на плате.

Недостатки

• Требуется прибор для программирования: Для настройки логики необходимо использовать программатор.
• Ограниченное количество макроячеек: Всего 8 макроячеек, что может быть недостаточно для некоторых сложных проектов.

Типовое использование

TIBPAL20R8-20MJT широко используется в цифровых системах для реализации таких функций, как:

• Генерация адресов и дешифрация
• Управление шинами данных
• Реализация счётчиков и регистров
• Простейшая арифметика и управление логикой

Рекомендации по применению

• Используйте программатор, совместимый с PAL-устройствами.
• Оптимизируйте логические функции перед их программированием, чтобы использовать макроячейки наиболее эффективно.
• Проверьте схему перед программированием с помощью симуляционного программного обеспечения.

Основные технические характеристики

• Макроячеек: 8
• Задержка переключения: 20 нс
• Тип логических уровней: TTL
• Корпус: PLCC-28
• Диапазон рабочих температур: от -40°C до 85°C

Возможные аналоги

Если TIBPAL20R8-20MJT недоступен, можно рассмотреть следующие аналоги:

• ATF20V8B-15PU от Microchip Technology: PAL-устройство с похожими характеристиками, но может иметь другой временной диапазон задержки.
• GAL20V8D-15LPN от Lattice Semiconductor: Более современная альтернатива, совместимая с PAL.

Надеюсь, что данное описание окажется полезным для вашего проекта. Для получения дополнительной информации и покупки TIBPAL20R8-20MJT посетите наш интернет-магазин.
