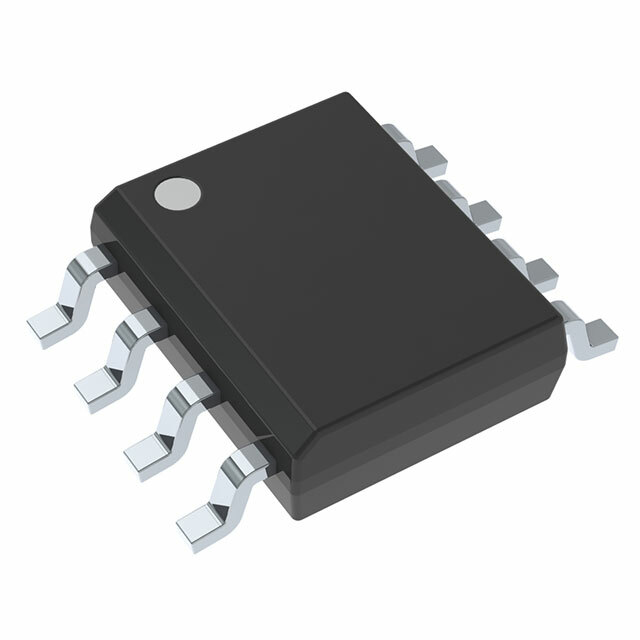

THS4601ID

THS4601ID от Texas Instruments

Общее Описание

THS4601ID – это высокоскоростной операционный усилитель общего назначения, разработанный компанией Texas Instruments. Он обладает высоким коэффициентом усиления и большой широтной полосой пропускания, что делает его идеальным решением для разнообразных приложений, требующих высокой точности и быстродействия.

Преимущества

• Высокая скорость нарастания напряжения: 100 В/мкс
• Широкая полоса пропускания: 440 МГц при -3 дБ
• Низкий входной ток смещения: 30 пА
• Широкий диапазон питающих напряжений: от 10 В до 30 В
• Высокая выходная мощность: до 80 мА на канал
• Компактный корпус: SOIC-8

Недостатки

• Высокое потребление тока: до 10 мА, что может быть критично для батарейных приложений.
• Ограниченный температурный диапазон: от -40°C до 85°C, что не подходит для экстремальных условий эксплуатации.

Типовое Использование

• Усиление слабых аналоговых сигналов
• Применение в высокочастотных цепях
• Видеоусилители
• Операционные усилители для схем с низким уровнем шума
• Усилители для АЦП и ЦАП

Рекомендации по Применению

1. Питание: Обеспечить стабильное питание в диапазоне от 10 В до 30 В.
2. Компоновка Платы: Обеспечить минимизацию длин проводников для предотвращения индукции и снижения уровня шума.
3. Защита от Перегрузки: Включить защиты от перегрузок и перенапряжения для повышения надежности схемы.
4. Температурный Контроль: Использовать компоненты с хорошими тепловыми характеристиками для повышения надежности работы при высоких частотах.

Основные Технические Характеристики

• Тип Усилителя: Общего Назначения
• Количество Каналов: 1
• Выходной Тип: -
• Скорость Нарастания Напряжения: 100 В/мкс
• Полоса Пропускания (коэффициент усиления на единицу): 180 МГц
• Полоса Пропускания (-3 дБ): 440 МГц
• Ток Смещения на Входе: 30 пА
• Компенсация Смещения Напряжения: 1 мВ
• Потребляемый Ток: 10 мА
• Выходной Ток на Канал: 80 мА
• Диапазон Питающих Напряжений (мин): 10 В
• Диапазон Питающих Напряжений (макс): 30 В
• Температурный Диапазон Работы: от -40°C до 85°C
• Корпус: 8-SOIC (0.154", 3.90mm Width)

Возможные Аналоги

• THS4601IDG4: Идентичная версия с улучшенными характеристиками.
• OPA355: Высокоскоростной и низкошумный операционный усилитель от Texas Instruments.
• AD8065: Операционный усилитель с высокой пропускной способностью от Analog Devices.

Заключение

THS4601ID от Texas Instruments – это мощный, высокоскоростной операционный усилитель, идеально подходящий для приложений, требующих точности и быстродействия. Он легко интегрируется в различные схемы благодаря компактному корпусу и широкому диапазону питающих напряжений.
