THS4524EVM от Texas Instruments

Общее описание

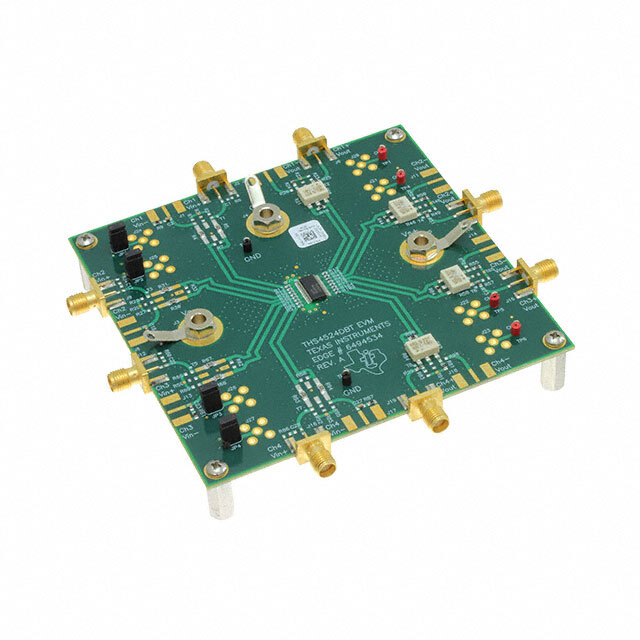

Evaluation Module (EVM) THS4524EVM предназначен для оценки и демонстрации возможностей дифференциального усилителя THS4524 от Texas Instruments. Этот модуль позволяет инженерам быстро и легко протестировать характеристики усилителя в различных конфигурациях и условиях работы.

Преимущества

• Простота в использовании: Готовый к работе модуль, не требующий дополнительных компонентов.
• Высокая частотная полоса: Поддерживает частотную полосу до 145 МГц, что делает его идеальным для высокочастотных применений.
• Высокая скорость нарастания сигнала: 600 В/мкс, обеспечивая отличную производительность в условиях быстрого изменения сигналов.
• Rail-to-Rail выход: Обеспечивает максимальную динамику выходного сигнала.
• Энергоэффективность: Низкое потребление тока, что делает его подходящим для портативных и энергосберегающих приложений.

Недостатки

• Специфические требования к источнику питания: Требуется тщательно подбирать напряжение питания, чтобы соответствовать рекомендуемым характеристикам.
• Неидеальность дифференциального усилителя: Несмотря на отличные характеристики, возможны искажения при работе с высокими частотами или резкими изменениями сигнала.

Типовое использование

• Высокоскоростные интерфейсы передачи данных
• Аналогово-цифровые преобразователи
• Системы обработки сигналов
• Медицинское оборудование

Рекомендации по применению

• Используйте низкоиндукционные конденсаторы: Это поможет минимизировать электромагнитные помехи.
• Тщательно подбирайте питание: Используйте стабильный источник питания с минимальным уровнем пульсаций.
• Соблюдайте проектные параметры: Убедитесь, что используемая схемотехника соответствует рекомендуемым характеристикам усилителя.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Число каналов: 4
• Выходной сигнал: Дифференциальный, Rail-to-Rail
• Скорость нарастания сигнала: 600 В/мкс
• -3 дБ полоса пропускания: 145 МГц
• Ток на канал: 55 мА
• Напряжение питания: 2.5В ~ 5.5В или ±1.25В ~ 2.75В
• Ток потребления: 1.14 мА (на главный IC)
• Тип платы: Полностью готовая к работе
• Комплект поставки: Плата (EVM)

Возможные аналоги

• THS4521DRGT: Дифференциальный усилитель с подобными характеристиками, но различной конфигурацией каналов.
• LMH6551MA/NOPB: Высокоскоростной дифференциальный усилитель от Texas Instruments.

Этот модуль идеально подходит для быстрого тестирования и оценки дифференциального усилителя THS4524, позволяя получить максимум информации о его производительности и определить его применимость в конкретных проектах.

При использовании THS4524EVM, уверьтесь, что все соединения и настройки соответствуют рекомендованным параметрам производителя, чтобы обеспечить наилучшую производительность и долговременную надежность.
