THS4522EVM

THS4522EVM (Texas Instruments)

Общее описание

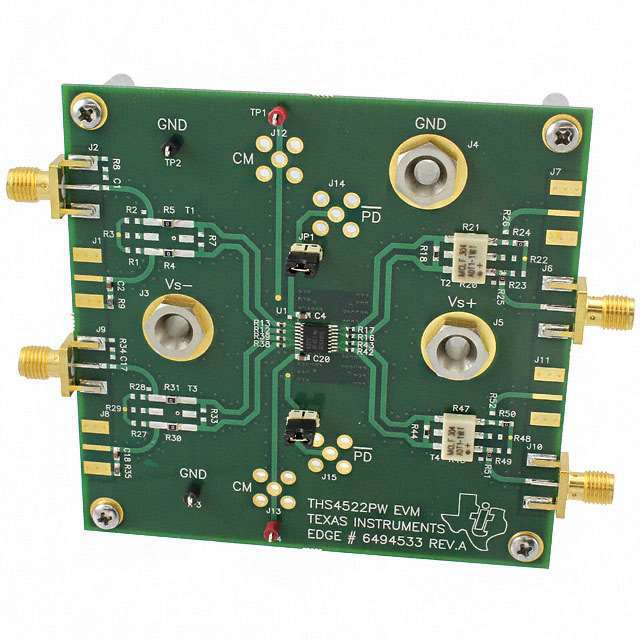

THS4522EVM (Evaluation Module) от Texas Instruments — это оценочный модуль для дифференциального усилителя THS4522. Данный усилитель предназначен для обработки высокоскоростных сигналов и обладает низким уровнем шумов и высокоэффективными характеристиками. Модуль полностью оснащен всеми необходимыми компонентами и позволяет сократить время разработки и упрощает процесс тестирования.

Преимущества

• Высокая скорость: Усилитель THS4522 обладает высокой скоростью нарастания выходного сигнала (slew rate) — 600 В/мкс, что обеспечивает быстрое усиление высокочастотных сигналов.
• Широкополосность: Полоса пропускания составляет до 145 МГц, что делает его подходящим для различных высокочастотных применений.
• Дифференциальный выход: Усилитель позволяет работать с дифференциальными сигналами, что улучшает соотношение сигнал/шум и снижает искажения.
• Широкий диапазон питающих напряжений: Возможность работы при напряжениях от 2.5V до 5.5V в одном диапазоне и от ±1.25V до ±2.75V в двойном, что обеспечивает гибкость при использовании в различных схемах.

Недостатки

• Требования к экранированию: Высокая скорость работы усилителя может потребовать тщательного экранирования схемы для предотвращения электромагнитных помех.
• Тепловыделение: При высоких токах и напряжениях может потребоваться дополнительное охлаждение или тепловывод.

Типовое использование

• Обработка сигналов: Применяется в высокочастотных усилительных каскадах, антеннах и системах обработки сигналов.
• Аналогово-цифровые преобразователи: Используется для усиления сигналов перед их переводом в цифровую форму с помощью АЦП.
• Системы телекоммуникации: Подходит для применения в высокоскоростных телекоммуникационных каналах и системах передачи данных.

Рекомендации по применению

• Используйте стабилизированные источники питания для максимальной эффективности работы усилителя.
• Убедитесь в хорошем экранировании и минимизации длин проводников для уменьшения паразитных индуктивностей и емкостей.
• Предусмотрите тепловывод и охлаждение для поддержания стабильной работы при высоких нагрузках.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Количество каналов: Два
• Скорость нарастания выходного сигнала: 600 В/мкс
• Полоса пропускания: 145 МГц
• Ток потребления: 1.14 мА (на основной микросхеме)
• Ток выхода на канал: 55 мА
• Диапазон питающих напряжений: 2.5V ~ 5.5V, ±1.25V ~ ±2.75V

Возможные аналоги

• THS4531EVM: Оценочный модуль для усилителя THS4531, обладающий схожими характеристиками, но имеющий другие параметры токопотребления и полосы пропускания.
• AD8055AR: Усилитель от Analog Devices, обладающий аналогичными характеристиками, но другой архитектуры.

Заключение

THS4522EVM от Texas Instruments — это мощный инструмент для разработчиков, позволяющий легко и быстро интегрировать и тестировать высокоскоростные дифференциальные усилительные каскады в различных приложениях. Он удобен в использовании, имеет высокие эксплуатационные характеристики и гибкость в настройках.
