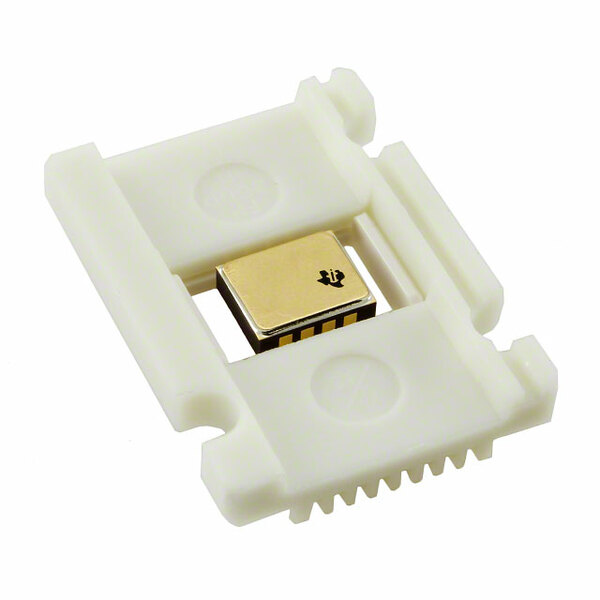

THS4521SHKJ

THS4521SHKJ - Описание

Производитель: Texas Instruments
Номер детали: THS4521SHKJ

Общее описание

THS4521SHKJ — это высокопроизводительный дифференциальный операционный усилитель с низким уровнем шума и широким диапазоном частотных характеристик от компании Texas Instruments. Этот усилитель предназначен для сложных аналоговых приложений, требующих высокоточных измерений и низких отклонений входного сигнала.

Преимущества

• Низкий уровень шума: Интегральный уровень шума составляет всего 5.7 nV/√Hz, что делает его отличным выбором для приложений, где важен минимальный шум.
• Широкий диапазон частот: С продуктивной полосой пропускания более 104 МГц и скоростью нарастания (slew rate) 422.5 В/мкс.
• Широкий диапазон температур работы: От -55°C до 210°C, что делает его пригодным для условий с экстремальными температурами.
• Rail-to-Rail выход: Обеспечивает полное использование диапазона питания.

Недостатки

• Высокая стоимость: В силу высоких характеристик и профессиональной направленности, данный компонент может быть относительно дорогим.
• Потребление мощности: Несмотря на свои отличные характеристики, данный усилитель потребляет около 1 мА тока, что может быть значительным для приложений с ограниченной энергоэффективностью.

Типовое использование

• Прецизионные измерительные системы: Благодаря высокоточному и низкошумному усилению.
• Обработка сигналов с широкополосным частотным диапазоном: Подходит для радио- и радарных систем.
• Системы сбора данных (Data Acquisition Systems): За счет своих высоких частотных характеристик и низкого искажения.

Рекомендации по применению

• Используйте качественную систему фильтрации и питания для минимизации шумов.
• Необходимо обеспечить надежный термический интерфейс для подложки, чтобы использовать весь возможный температурный диапазон.
• Избегайте высоких токов на входе для предотвращения повреждений.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Количество каналов: 1
• Тип выхода: Дифференциальный, Rail-to-Rail
• Скорость нарастания: 422.5 В/мкс
• Продуктивная полоса пропускания: 81 МГц
• Полоса пропускания (-3 дБ): 104.3 МГц
• Ток смещения: 750 нА
• Смещение напряжения на входе: 100 µВ
• Потребляемый ток: 1 мА
• Выходной ток: 35 мА
• Напряжение питания (мин): 2.5 В
• Напряжение питания (макс): 3.6 В
• Температурный диапазон: -55°C ~ 210°C
• Тип монтажа: Поверхностный монтаж
• Корпус/упаковка: 8-CFP

Возможные аналоги

• THS4522: Двуканальный вариант с схожими характеристиками, также от Texas Instruments.
• ADA4927-1: Аналог от Analog Devices с немного отличными параметрами.

Этот компонент идеально подходит для приложений, требующих высокоточных аналоговых измерений и обработки сигналов с широким частотным диапазоном.
