THS4521HD

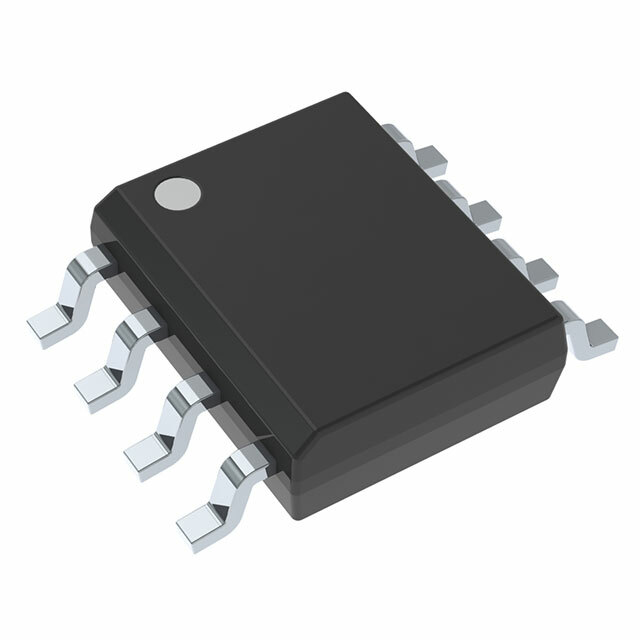

Описание THS4521HD от Texas Instruments

Общее описание

Texas Instruments THS4521HD – это высокоскоростной, полностью дифференциальный операционный усилитель с низким уровнем искажений и широким диапазоном напряжения питания. Он предназначен для обработки сигналов в различных высокопроизводительных системах, таких как системы RF, коммуникационные системы, системы аудио и видео обработки.

Преимущества

• Высокая скорость переключения: Slew Rate 422.5V/µs.
• Широкая полоса пропускания: Gain Bandwidth Product 81 МГц.
• Низкий уровень искажений и шумов: Идеально подходит для высококачественных приложений.
• Дифференциальный вход и выход: Обеспечивает максимальную устойчивость к шумам и помехам.

Недостатки

• Зависимость характеристик от температуры: Уровень искажений и шумоподавления может изменяться при экстремальных температурах.
• Энергопотребление: Несмотря на высокую производительность, потребляет до 1 мА тока.

Типовое использование

• Усиление сигналов в дальнометрических системах
• Коммуникационные системы и системы обработки сигналов
• Оборудование для медицинской диагностики
• Аудио оборудование высокого качества
• Видеосистемы и системы обработки изображений

Рекомендации по применению

• Стабильное питание: Обеспечение стабильного напряжения питания в диапазоне от 2.5 В до 3.6 В.
• Тепловой менеджмент: Использование соответствующих теплоотводов или систем охлаждения в случае эксплуатации при высоких мощностях или температурах.
• Обеспечение чистого сигнала: Использование соответствующих фильтров и экранирования для минимизации помех и шумов.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Количество каналов: 1
• Тип выхода: Дифференциальный, Rail-to-Rail
• Скорость нарастания (Slew Rate): 422.5V/µs
• Производительность ширины полосы (Gain Bandwidth Product): 81 МГц
• Полоса пропускания (-3dB Bandwidth): 104.3 МГц
• Ток смещения на входе: 750 нА
• Смещение напряжения на входе: 100 µВ
• Ток потребления (Supply Current): 1 мА
• Ток выхода на канал: 35 мА
• Напряжение питания (Min): 2.5 В
• Напряжение питания (Max): 3.6 В
• Рабочая температура: -55°C ~ 175°C
• Способ монтажа: Поверхностный монтаж (Surface Mount)
• Корпус: 8-SOIC (0.154", 3.90mm Width)
• Тип поставочного корпуса: 8-SOIC

Возможные аналоги

• THS4503 от Texas Instruments: Аналогичный высокоскоростной дифференциальный усилитель.
• AD8138 от Analog Devices: Дифференциальный усилитель с похожими техническими характеристиками.
• LMH6552 от Texas Instruments: Сопоставимый по функциональности усилитель для высокочастотных приложений.

Эти компоненты могут использоваться в схожих приложениях и обладают аналогичными характеристиками для замены THS4521HD в случае необходимости.
