THS4513EVM

THS4513EVM от Texas Instruments

Общее описание

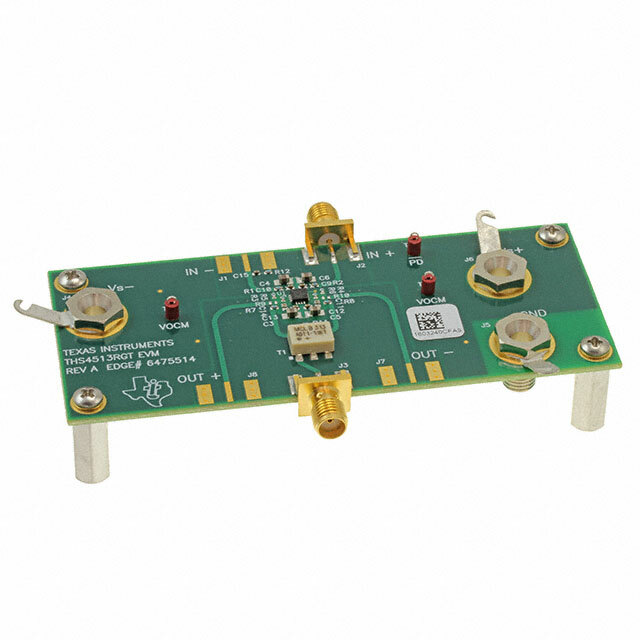

Оценочная плата THS4513EVM предназначена для упрощения изучения и тестирования возможностей сверхбыстрого дифференциального усилителя THS4513 от компании Texas Instruments. Этот дифференциальный усилитель характеризуется высокой скоростью, широким полосом пропускания и низким уровнем искажений, что делает его идеальным для применения в высокочастотных аналоговых и цифровых системах.

Преимущества

• Высокая полоса пропускания: THS4513 предлагает полосу пропускания до 1.6 ГГц, что позволяет эффективно обрабатывать высокочастотные сигналы.
• Высокий темп нарастания: С темпом нарастания 5100 В/мкс этот усилитель способен быстро изменять выходное напряжение, что критически важно для приложений с быстродействующей обработкой сигналов.
• Низкий уровень искажений: THS4513 обеспечивает минимальные искажения, улучшая точность и качество сигнала.
• Гибкость в питании: Устройство поддерживает одно и двухполярное питание, что обеспечивает гибкость в различных схемах и приложениях.

Недостатки

• Сложность интеграции: Требуется аккуратная настройка и знание проектирования высокочастотных схем для полной оптимизации работы.
• Высокая стоимость: Плата может показаться дорогой для простых приложений.

Типовое использование

• Аналоговые фронт-энды в АЦП
• Системы обработки сигналов
• Смесители и демодуляторы
• Высокочастотные фильтры

Рекомендации по применению

• Оценочная плата полностью укомплектована и готова к использованию, что позволяет сразу приступить к тестированию и разработке.
• Соблюдайте рекомендации по подключению питания и заземлению для предотвращения шумов и искажений.
• Используйте экранированные кабели и правильные техники разводки печатных плат для минимизации помех.

Основные технические характеристики

• Количество каналов на ИС: 1 (одноканальный)
• Тип усилителя: Дифференциальный
• Тип выхода: Дифференциальный
• Темп нарастания: 5100 В/мкс
• Полоса пропускания (-3дБ): 1.6 ГГц
• Ток на выход/канал: 96 мА
• Ток питания (основная ИС): 37.7 мА
• Напряжение питания, одинарное/двойное: 3 В ~ 5.5 В, ±1.5 В ~ 2.75 В
• Тип платы: Полностью укомплектованная
• Комплектация: Одна плата
• Используемая ИС: THS4513

Возможные аналоги

• Texas Instruments THS4503EVM: Аналогичный стабилизированный дифференциальный усилитель с немного меньшей полосой пропускания.
• Analog Devices AD8138-Evaluation Board: Плата для схожего по характеристикам дифференциального усилителя AD8138.

Оценочная плата THS4513EVM от Texas Instruments предоставляет мощный инструмент для тестирования и разработки схем на основе высокочастотных дифференциальных усилителей, обеспечивая высокое качество сигнала и эффективность.
