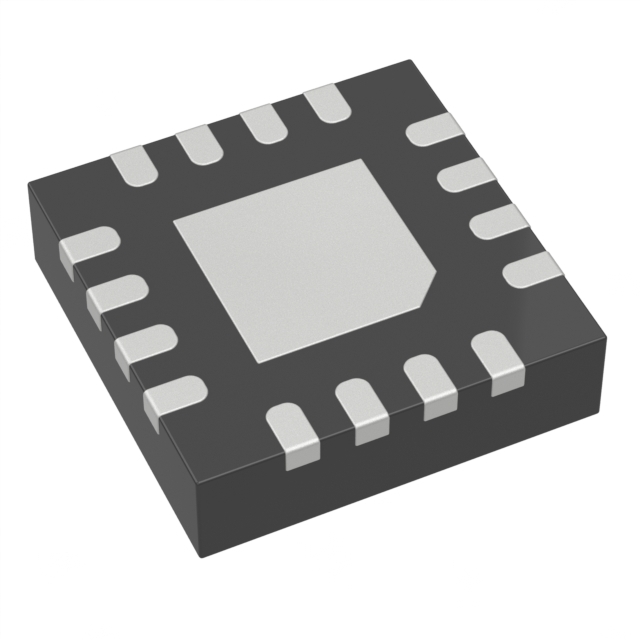

THS4511RGTT

THS4511RGTT от Texas Instruments

Общее описание

THS4511RGTT – это высокопроизводительный дифференциальный операционный усилитель, разработанный компанией Texas Instruments. Он предлагает широкий диапазон усиления и превосходные параметры частотного отклика, что делает его идеальным выбором для различных высокоскоростных и высокоточных применений.

Преимущества

• Высокая скорость нарастания сигнала (Slew Rate): 4900 В/мкс, что обеспечивает минимальные искажения при передаче высокочастотных сигналов.
• Широкий диапазон частотной полосы (-3 дБ): 1.6 ГГц, что позволяет работать в приложениях с высокими частотами.
• Высокая полоса пропускания усиления (Gain Bandwidth Product): 2 ГГц, обеспечивающая стабильное усиление на высоких частотах.
• Низкий входной ток смещения: 8 мкА, снижает вероятность ошибок в измерениях.
• Низкий входной офсет напряжения: 1 мВ, что позволяет уменьшить ошибки в системах с дифференциальным усилением.

Недостатки

• Высокая потребляемая мощность: 39.2 мА при типичных условиях, что может потребовать дополнительных решений по теплоотведению в системах с ограниченными ресурсами.

Типовое использование

• Системы радиосвязи: Усиление высокочастотных сигналов в приемниках и передатчиках.
• Измерительные приборы: Высокоточные измерения в научном и промышленном оборудовании.
• Высокоскоростные АЦП и ЦАП: Для улучшения линейности и уменьшения шумов в цепочках преобразователей.

Рекомендации по применению

• Корректное питание: Обеспечьте стабильное питание в диапазоне от 3.75 В до 5.25 В для оптимальной работы усилителя.
• Термическое управление: Учитывая высокую потребляемую мощность, предусмотрите возможность эффективного теплоотвода.
• Экранирование: Используйте качественное экранирование для минимизации внешних электромагнитных помех.

Основные технические характеристики

• Количество схем: 1
• Тип выхода: Дифференциальный
• Скорость нарастания: 4900 В/мкс
• Полоса пропускания (-3 дБ): 1.6 ГГц
• Полоса пропускания усиления: 2 ГГц
• Входной ток смещения: 8 мкА
• Входное напряжение смещения: 1 мВ
• Ток потребления: 39.2 мА
• Максимальный выходной ток на канал: 96 мА
• Напряжение питания (мин.): 3.75 В
• Напряжение питания (макс.): 5.25 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 16-VQFN (3x3 мм)

Возможные аналоги

• [AD8132 от Analog Devices](https://www.analog.com/en/products/ad8132.html): Высокоскоростной дифференциальный усилитель с похожими характеристиками.
• [LMH6552 от Texas Instruments](https://www.ti.com/product/LMH6552): Высокоскоростной дифференциальный усилитель с улучшенной полосой пропускания.
