THS4509EVM

THS4509EVM Texas Instruments

Общее описание

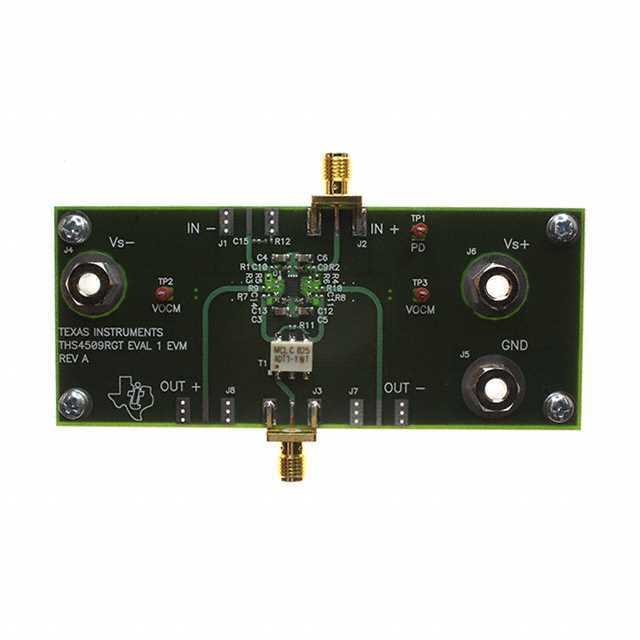

THS4509EVM — это отладочный модуль (Evaluation Module, EVM) от компании Texas Instruments, предназначенный для оценки характеристик и функциональности высокоскоростного дифференциального усилителя THS4509. Этот модуль предоставляет пользователям удобный способ исследования возможностей и производительности дифференциального усилителя при разработке собственных схем.

Преимущества

• Высокая скорость: Slew Rate до 6600 В/мкс и полоса пропускания -3 дБ до 2 ГГц делают этот усилитель подходящим для применения в высокочастотных схемах.
• Дифференциальный вход и выход: Обеспечивает лучшую устойчивость к шуму и минимизацию перекрестных помех.
• Удобство использования: Полностью населённая плата позволяет быстро начать работу без необходимости пайки дополнительных компонентов.

Недостатки

• Высокое потребление мощности: Потребляемый ток составляет 37,7 мА, что может быть значительным в некоторых низкопотребляющих приложениях.
• Ограниченные напряжения питания: Диапазон напряжений питания от 3V до 5.25V, ±1.5V до ±2.625V, что может не подходить для всех приложений.

Типовое использование

• Радиочастотные (РЧ) системы
• Цифро-аналоговые преобразователи (ЦАПы) и аналого-цифровые преобразователи (АЦПы)
• Высокоскоростные коммуникационные системы
• Обработка сигналов

Рекомендации по применению

• Обеспечьте правильное питание в пределах допустимого диапазона напряжений (3V ~ 5.25V, ±1.5V ~ ±2.625V).
• Минимизируйте длины трасс на печатной плате при подключении к модулю для сохранения высокочастотных характеристик.
• Применяйте экранирование и правильное заземление для минимизации помех и шумов.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Количество каналов на ИС: 1 - Один канал
• Полоса пропускания (-3 дБ): 2 ГГц
• Скорость нарастания: 6600 В/мкс
• Ток на выход (на канал): 96 мА
• Ток потребления: 37,7 мА
• Диапазон напряжений питания: 3V ~ 5.25V, ±1.5V ~ ±2.625V
• Тип платы: Полностью поднесенная
• Используемая ИС: THS4509

Возможные аналоги

• AD8138 от Analog Devices
• LMH6553 от Texas Instruments

С помощью модуля THS4509EVM вы сможете легко и быстро оценить работу дифференциального усилителя THS4509 в вашем проекте и применить его для разработки высокопроизводительных систем обработки сигналов.
