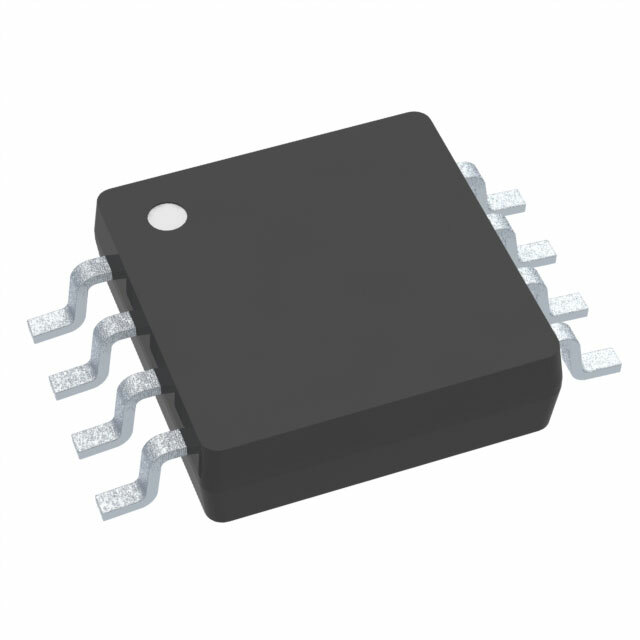

THS4503IDGK

THS4503IDGK от Texas Instruments

Общее описание: THS4503IDGK – это высокоскоростной дифференциальный усилитель от компании Texas Instruments. Этот интегральный компонент предназначен для широкого спектра применений, включая усиление сигналов в высокочастотных системах, цифровую обработку сигналов и специализированные промышленные задачи.

Преимущества:

• Высокая скорость нарастания напряжения (slew rate) 2800 В/мкс, что позволяет обеспечить быстрый отклик на изменения во входном сигнале.
• Широкая полоса пропускания: -3 дБ при 370 МГц, обеспечивает отличные характеристики в высокочастотных приложениях.
• Низкий уровень входного смещения (1 мВ), что повышает точность работы усилителя.
• Компактный корпус типа VSSOP-8 с минимальным занимаемым пространством на печатной плате.

Недостатки:

• Относительно высокий потребляемый ток (23 мА), что требует эффективного управления энергопотреблением в устройствах с батарейным питанием.
• Возможная необходимость в дополнительных фильтрах и стабилизационных схемах для предотвращения шумов и колебаний в высокочастотных применениях.

Типовое использование:

• Усиление сигналов в радиочастотных (РЧ) цепях.
• Дифференциальные усилители в цифровых и аналоговых системах передачи данных.
• Применение в устройствах обработки сигналов изображения и звука.
• Инструментальные системы и промышленные контроллеры.

Рекомендации по применению:

• Используйте качественные конденсаторы и резисторы для стабилизации работы усилителя в высокочастотной области.
• Обеспечьте надлежащую разводку плат с минимальной длиной проводников, чтобы избежать паразитных индуктивностей и емкостей.
• Рассмотрите возможность применения экранирования для защиты цепей от внешних электромагнитных помех.

Основные технические характеристики:

• Тип усилителя: Дифференциальный
• Количество цепей: 1
• Выход: Дифференциальный
• Скорость нарастания напряжения: 2800 В/мкс
• Произведение ширины полосы и усиления (Gain Bandwidth Product): 300 МГц
• Полоса пропускания: 370 МГц (-3дБ)
• Ток смещения на входе: 4 мкА
• Напряжение смещения на входе: 1 мВ
• Текущий ток питания: 23 мА
• Выходной ток на канал: 120 мА
• Напряжение питания: от 4,5 В до 15 В
• Температурный диапазон: от -40°C до 85°C
• Тип монтажа: Поверхностный
• Корпус: 8-VSSOP, 8-MSOP (3.00 мм ширина)

Возможные аналоги:

• AD8351 (Analog Devices)
• LMH6552 (Texas Instruments)
• ADA4950-1 (Analog Devices)

Заключение: THS4503IDGK от Texas Instruments является мощным дифференциальным усилителем, продуктивным в работе с высокочастотными сигналами. Благодаря своим высоким характеристикам и надежности, этот компонент станет отличным выбором для применения в современных высокоточных и высокоскоростных электронных системах.
