THS4503CDGN

THS4503CDGN от Texas Instruments

Общее описание

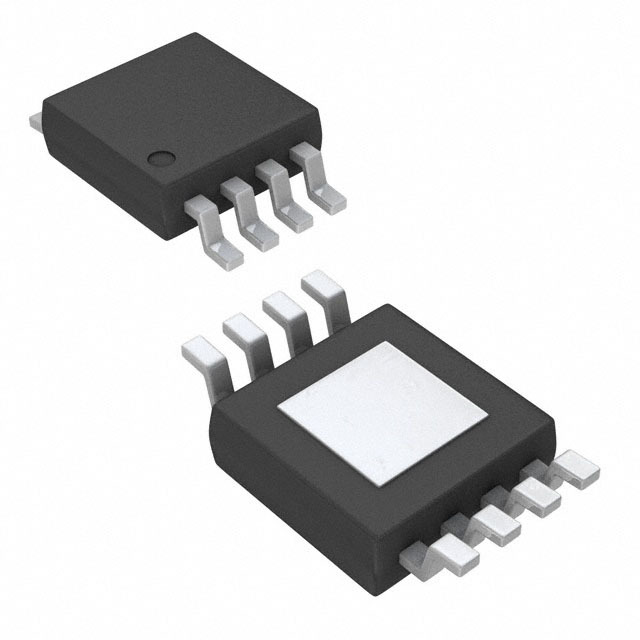

THS4503CDGN представляет собой высокопроизводительный дифференциальный операционный усилитель, произведенный компанией Texas Instruments. Этот компонент используется в высокоскоростных приложениях и идеален для систем передачи и обработки сигналов с высокими требованиями к полосе пропускания и скорости изменения выходного сигнала. Корпус с низким уровнем выброса тепла HVSSOP-8 делает этот усилитель удобным для поверхностного монтажа.

Преимущества

• Высокая скорость нарастания сигнала: 2800 В/мкс, что позволяет использовать усилитель в высокоскоростных приложениях.
• Широкая полоса пропускания: 370 МГц, что делает его идеальным для применения в схемах с высоким требованием к частоте.
• Низкий уровень входного смещения напряжения: 1 мВ, обеспечивающий высокую точность.
• Широкий диапазон питающего напряжения: от 4,5 В до 15 В, поддерживающий гибкость в проектировании схем.

Недостатки

• Высокое энергопотребление: Потребляемый ток составляет 23 мА, что может быть критично в батареечных приложениях.
• Ограниченный температурный диапазон: 0°C ~ 70°C, что не позволяет использовать его в экстремальных условиях.

Типовое использование

• Высокоскоростные коммутационные системы
• Прецизионные измерительные системы
• Системы передачи высокочастотных сигналов
• Аналого-цифровые преобразователи с высокой скоростью
• Разделительные дифференциальные усилители

Рекомендации по применению

1. Убедитесь в соответствующем тепловом режиме работы: используйте тепловые отводы и обеспечьте адекватную вентиляцию.
2. Оптимизируйте монтажную плату: минимизируйте длину соединений для снижения паразитной индуктивности и ёмкости.
3. Питание: убедитесь, что питание соответствует требованиям от 4,5 В до 15 В для стабильной работы.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Количество каналов: 1
• Скорость нарастания сигнала: 2800 В/мкс
• Произведение усиления и полосы пропускания (GBWP): 300 МГц
• Полоса пропускания (-3 дБ): 370 МГц
• Входной ток смещения: 4 мкА
• Напряжение смещения на входе: 1 мВ
• Потребляемый ток: 23 мА
• Диапазон питающего напряжения: 4,5 В - 15 В
• Рабочий температурный диапазон: 0°C ~ 70°C
• Тип корпуса: HVSSOP-8

Возможные аналоги

• THS4511 от Texas Instruments: аналогичный высокоскоростной дифференциальный усилитель с близкими характеристиками.
• AD8138 от Analog Devices: может быть использован как замена в некоторых приложениях.

Используя THS4503CDGN, вы сможете эффективно решать задачи, связанные с высокоскоростной обработкой сигналов и высокочастотными передачами данных.
