THS4304DBVEVM

Описание для THS4304DBVEVM от Texas Instruments

Общее описание

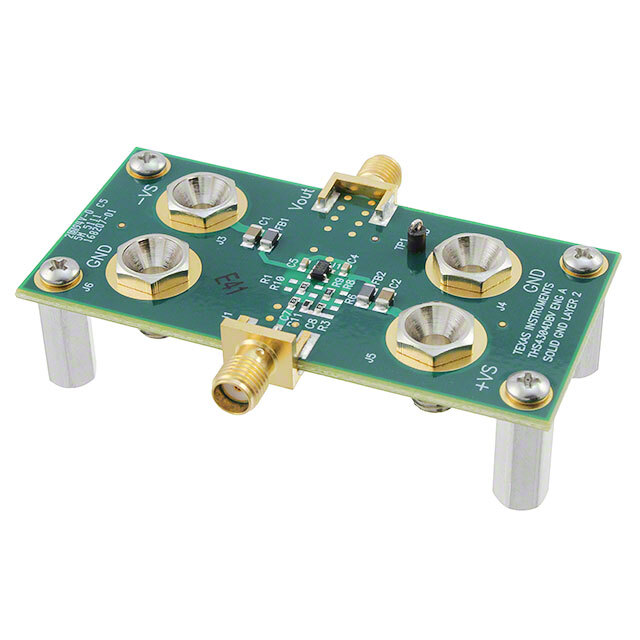

THS4304DBVEVM от Texas Instruments – это оценочный модуль (Evaluation Module), предназначенный для демонстрации и анализа высокопроизводительного операционного усилителя THS4304. Эта плата позволяет разработчикам быстро и легко оценить характеристики и производительность THS4304 в различных режимах и конфигурациях.

Преимущества

• Высокая скорость: THS4304 обладает высокими характеристиками скорости и пропускной способности, что делает его идеальным для широкополосных приложений.
• Гибкость питания: Поддержка как одно-, так и двухполярного питания.
• Компактность и удобство: Плата полностью укомплектована и готова к использованию, что сокращает время на первичное проектирование и тестирование.

Недостатки

• Высокая потребляемая мощность: Может потребоваться тщательное управление питанием в схемах с ограниченными возможностями энергоснабжения.
• Требования к высокочастотному размещению: Для достижения оптимальной производительности может потребоваться точная разводка платы и специфические методы монтажа.

Типовое использование

THS4304DBVEVM подходит для использования в широком спектре приложений, включая:

• Системы передачи данных высокого разрешения
• Медицинские приборы для обработки сигналов
• Высокочастотные измерительные приборы
• Радиочастотные (RF) и микроволновые системы

Рекомендации по применению

• Разводка платы: Эффективное размещение и заземление компонентов критически важно для минимизации шумов и достижения максимальной производительности.
• Теплоотвод: Учитывайте возможное тепловыделение и при необходимости используйте теплоотводящие материалы или конструкции.
• Фильтрация питания: Исползуйте качественные конденсаторы и фильтры для питания, чтобы минимизировать возможные помехи.

Основные технические характеристики

• Тип усилителя: Операционный усилитель с обратной связью по напряжению
• Число каналов: 1
• Тип выхода: Однополярный
• Скорость нарастания: 830 В/мкс
• Полоса пропускания (-3 дБ): 3 ГГц
• Ток на выходе/канал: 140 мА
• Потребляемый ток (на микросхему): 18 мА
• Напряжение питания: 2.7 В ~ 5 В (однополярное) или ±1.35 В ~ 2.5 В (двухполярное)
• Комплектация: Полностью укомплектованная плата

Возможные аналоги

• THS4302EVM: Также высокоскоростной операционный усилитель, но с отличающейся полосой пропускания и характеристиками.
• OPA695EVM: Усилитель с обратной связью по току, обладающий высокой скоростью нарастания и низким искажением.

Оценочный модуль THS4304DBVEVM позволяет максимально эффективно и удобно протестировать все возможности высокоскоростного операционного усилителя THS4304 от Texas Instruments, помогая ускорить процесс разработки и улучшить качество конечного продукта.
