THS4303EVM

THS4303EVM от Texas Instruments

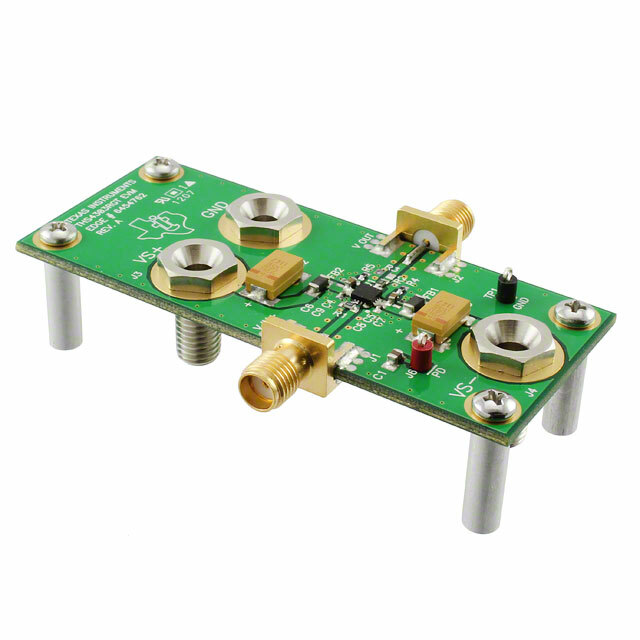

Общее описание: THS4303EVM — это оценочная плата, предназначенная для тестирования и оценки высокоскоростного операционного усилителя THS4303 от Texas Instruments. Этот усилитель предлагает высокую скорость нарастания (slew rate) в 5500 В/мкс и широкую полосу пропускания в 1,8 ГГц, что делает его идеальным решением для приложений, требующих высокой производительности и точности.

Преимущества:

• Высокая полоса пропускания: 1,8 ГГц, что позволяет использовать усилитель в высокоскоростных приложениях.
• Высокая скорость нарастания: 5500 В/мкс обеспечивает быструю реакцию на входные сигналы.
• Низкий уровень шума и искажений: обеспечивает высокую точность и чистоту сигнала.
• Компактные размеры: делает плату удобной для интеграции в различные системы и прототипы.

Недостатки:

• Потребление тока: усилитель потребляет 34 мА тока, что может быть значительным для портативных приложений.
• Требования к питанию: требуется стабилизированное питание от 3В до 5В или ±1,5В до ±2,5В.

Типовое использование:

• Высокочастотные усилительные цепи
• АЦП драйверы
• Видеоусилители
• Обработка сигналов в радиосистемах
• Применения в медицинской технике и измерительных приборах

Рекомендации по применению:

• Убедитесь в стабильности напряжения питания.
• Используйте рекомендованные компоненты обвязки (конденсаторы, резисторы) для достижения оптимальной производительности.
• Избегайте длинных дорожек на печатной плате для минимизации паразитных индуктивностей и емкостей.
• Хорошая практика – использование высокочастотных байпасных конденсаторов как можно ближе к выводам питания.

Основные технические характеристики:

• Каналы на ИС: 1 (одинарный)
• Тип усилителя: общего назначения
• Тип выхода: однотактный (single-ended)
• Скорость нарастания: 5500 В/мкс
• Полоса пропускания: 1,8 ГГц
• Выходной ток на канал: 180 мА
• Потребляемый ток (на ИС): 34 мА
• Напряжение питания: от 3В до 5В, ±1,5В до ±2,5В
• Тип платы: полностью собранная
• Комплектация: Плата(ы)
• Используемая ИС: THS4303

Возможные аналоги:

• AD8000 от Analog Devices
• LMH6702 от Texas Instruments
• OPA695 от Texas Instruments

Заключение

THS4303EVM от Texas Instruments представляет собой мощный инструмент для тестирования и оценки возможностей операционного усилителя THS4303. Эта плата предназначена для инженеров и разработчиков, работающих в области высокоскоростной и точной обработки сигналов, и обеспечивает все необходимые условия для полноценного тестирования и интеграции в ваши проекты.
